Новый тонкий цилиндр серии CQS Поставщики

Главная / Продукты / Воздушный цилиндр / Тонкий цилиндр / Новый тонкий цилиндр серии CQS

Новый тонкий цилиндр серии CQS Новый тонкий цилиндр серии CQS Новый тонкий цилиндр серии CQS
  • Новый тонкий цилиндр серии CQS
  • Новый тонкий цилиндр серии CQS
  • Новый тонкий цилиндр серии CQS
Тонкий цилиндр

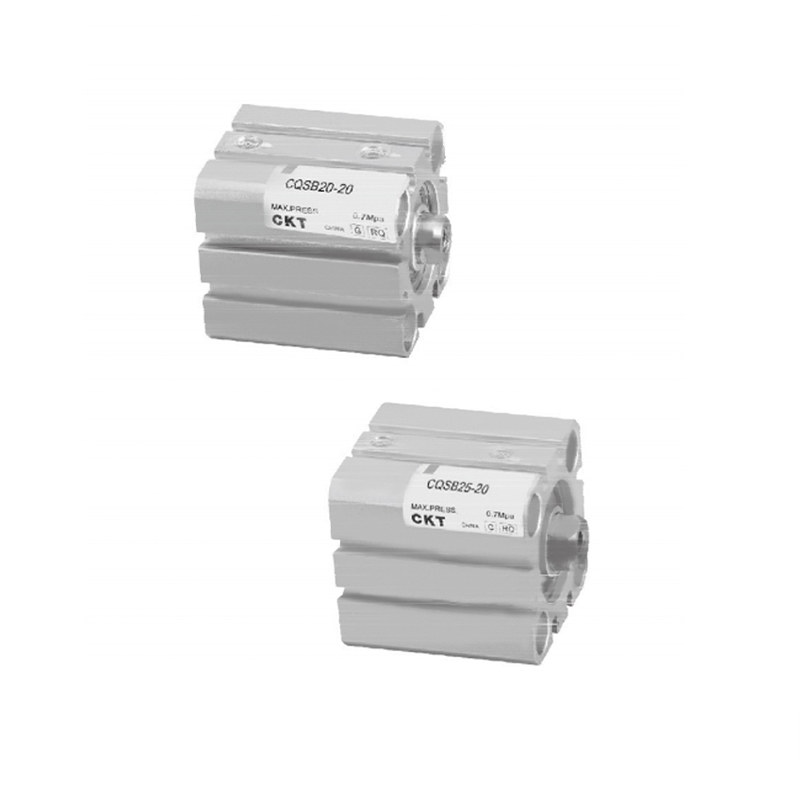

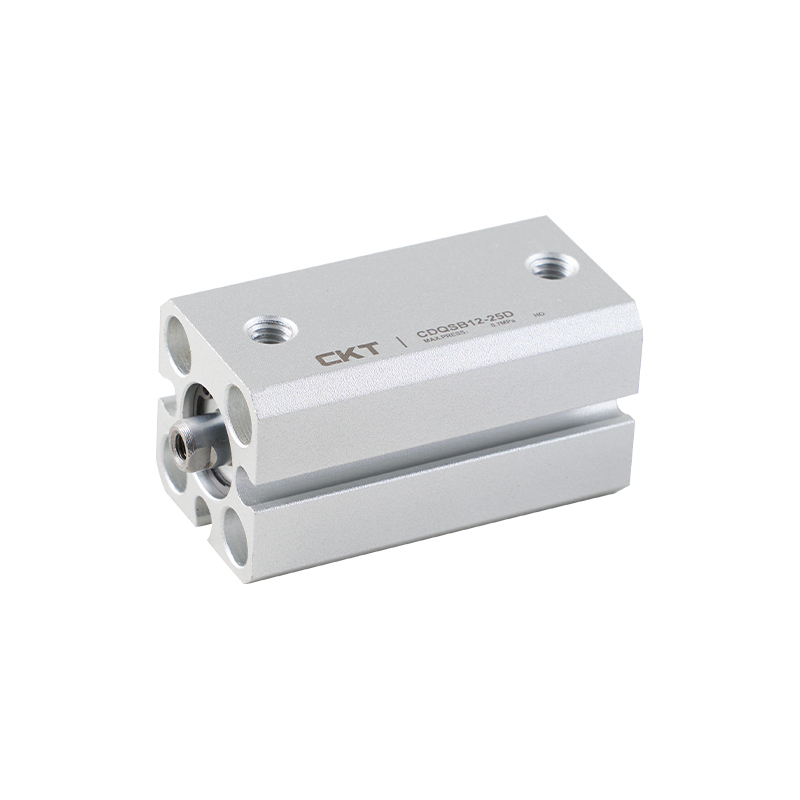

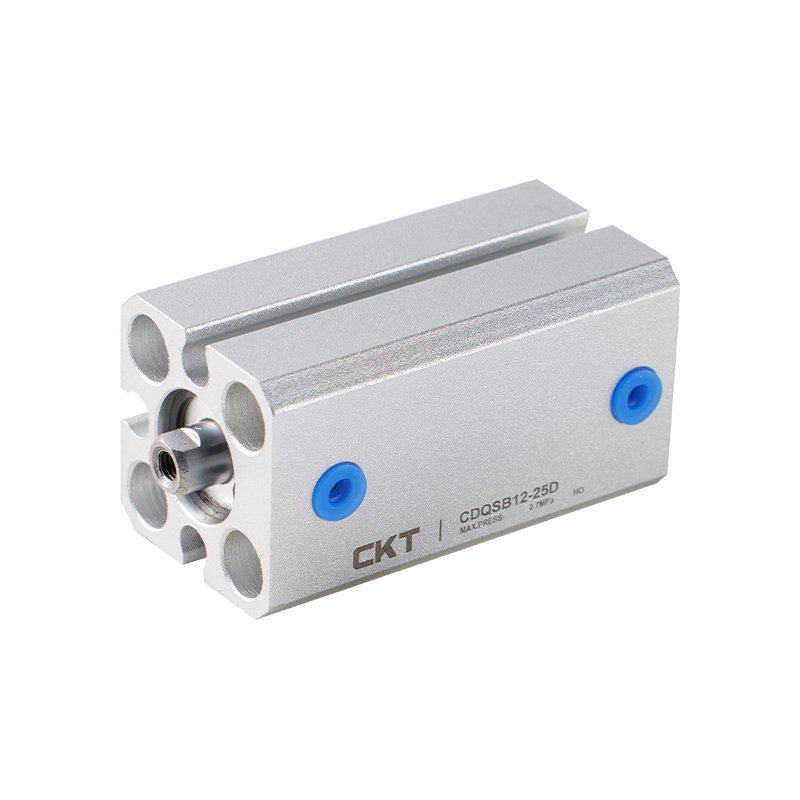

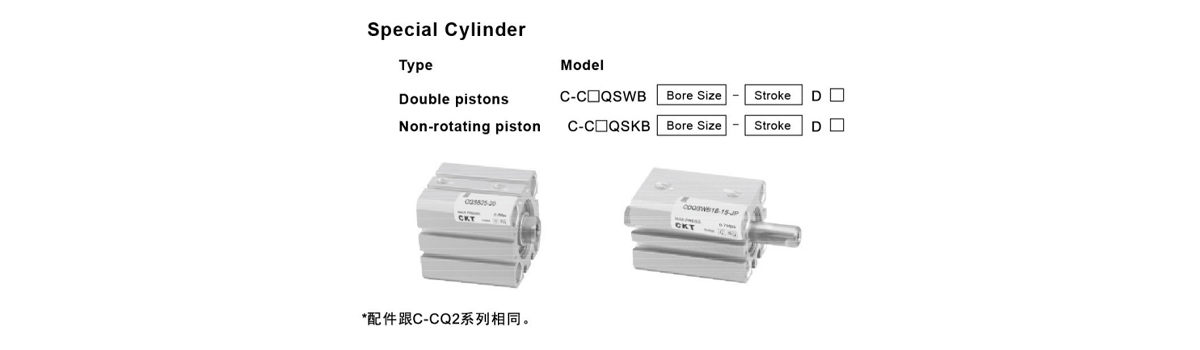

Новый тонкий цилиндр серии CQS

Новый тонкий цилиндр серии CQS является эффективным пневматическим приводом в области современной промышленной автоматизации и обеспечивает скоординированную оптимизацию занимаемого пространства и функциональной конфигурации за счет структурных инноваций, обеспечивая более гибкое приводное решение для компактного размещения оборудования.

1. Разнонаправленная конструкция совместимости установки.
В корпус цилиндра встроен многомерный интерфейс установки магнитного переключателя. Среди них спецификация цилиндра малого диаметра обеспечивает трехстороннюю опорную поверхность для установки, а характеристики цилиндра среднего и большого диаметра расширены до четырехстороннего режима установки, включая опорную поверхность порта, что значительно улучшает свободу компоновки и адаптируемость чувствительного элемента.

2. Архитектура оптимизации использования пространства
Благодаря компактной конфигурации с положительным сжатием ключевые компоненты движения топологически оптимизированы. При условии поддержания стандартной производительности одновременно сокращается осевое и радиальное пространство, что эффективно высвобождает внутренние ресурсы оборудования.

3. Композитная конструкция установки.
В основании предусмотрены сквозные отверстия и встроенные двойные установочные держатели с резьбой. Благодаря модульной конструкции интерфейса он совместим с требованиями к подключению основных механизмов, снижает сложность системной интеграции и поддерживает быстрое развертывание в нескольких сценариях.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Тонкий цилиндр серии SDA
СЛЕДУЮЩАЯ：Тонкий цилиндр серии CQM (тип направляющего стержня)
  • Размер отверстия (мм) 12 16 20 25
    жидкость Воздух
    Действие Двойного действия, одностороннего действия: пружинный возврат/расширение
    Испытательное давление 1.5MPa{15.3kgf/cm²}
    Макс.Рабочее давление 1.0MPa{10.2kgf/cm²}
    Температура окружающей среды и жидкости -10℃~ 60℃
    Концевая резьба стержня Внутренняя резьба (стандарт), наружная резьба (опция)
    Подушка ноль
    Скорость поршня 50~500 мм/с
    Допуск на длину хода 1
    *Смазка Не требуется
    Монтаж Сквозное отверстие, оба конца с резьбой (универсальный)
    Размер порта М5×0,8
    *Если вы хотите использовать смазку, используйте ISOVG32.

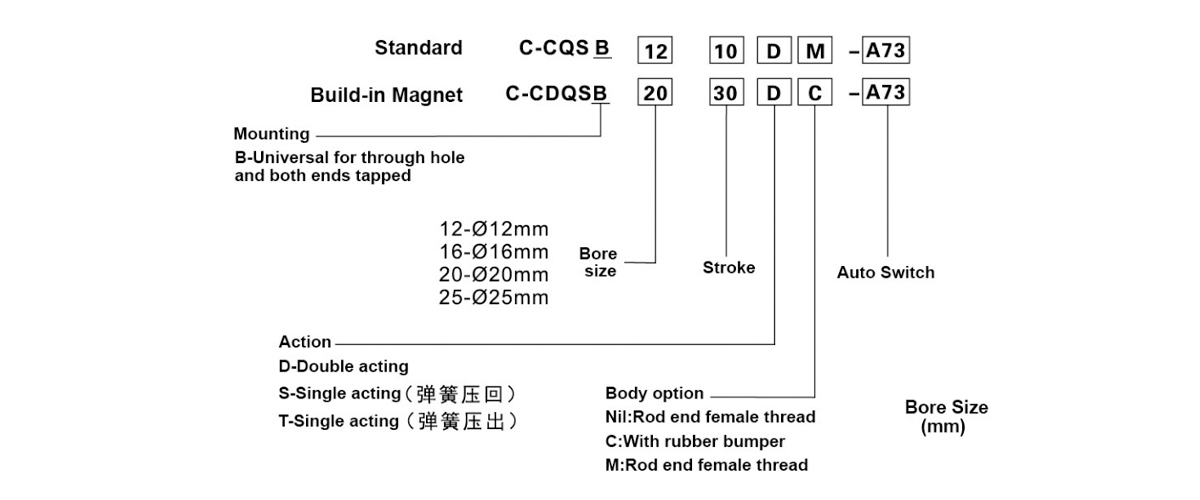

  • Ход/модель автоматического переключения
    Размер отверстия
    (мм)     		Стандартный ход (мм) Автоматическое переключение
    Двойное действие Одного действия Тип туннельной установки
    12 5,10,15
    20,25,30,     		510 А93(В)
    М9Н(В)
    М9Б(В)
    F9BA     		А96(В)
    F9NW
    М9П(В)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

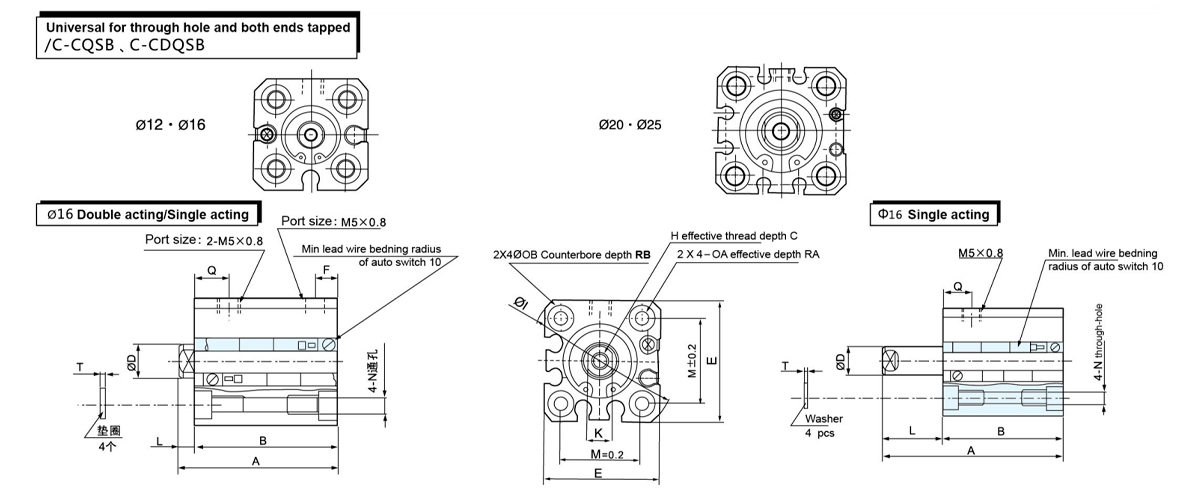

  • Размер для двойного/одинарного действия
    Применимо
    Размер отверстия
    (мм)     		Стандартный
    C D E H I K M N ОА ОБ РА РБ T Q
    12 6 6 25 М3×0,5 32 5 15.5 3.5 М4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 М4×0,7 38 6 20 3.5 М4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 М5×0,8 47 8 25.5 5.4 М6×1,0 9 10 7 1 9
    25 12 12 40 М6×1,0 52 10 28 5.4 М6×1,0 9 10 7 1 11

    Двойного действия (ST=Ход)
    Применимо
    Размер отверстия
    (мм)     		Инсульт
    Диапазон
    (мм)     		Базовый тип Встроенный магнит
    A B F L Q A B
    12 5~30 20,5 ст. 17 ул. 5 3.5 7.5 25,5 ст. 22 ул.
    16 5~30 20,5 ст. 17 ул. 5 3.5 7.5 25,5 ст. 22 ул.
    20 5~50 24 ул. 19,5 ст. 5.5 4.5 9 34 ул. 29,5 ст.
    25 5~50 27,5 ст. 22,5 ст. 5.5 5 11 37,5 ст. 32,5 ст.

    Одностороннего действия (ST=Ход)

    Применимо
    Размер отверстия
    (мм)
    Инсульт
    Диапазон
    (мм)     		Стандартный Встроенный магнит
    A B F L A B
    5СТ 10 СТ 5СТ 10 СТ 5СТ 10 СТ 5СТ 10 СТ
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

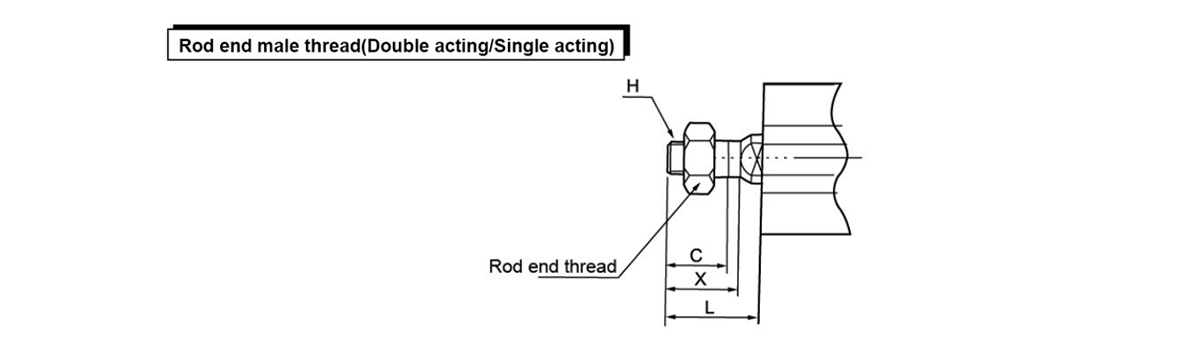

    Применимо
    Размер отверстия
    (мм)     		C H L X
    12 9 М5×0,8 14 10.5
    16 10 М6×1,0 15.5 12
    20 12 М8×1,25 18.5 14
    25 15 М10×1,25 22.5 17.5

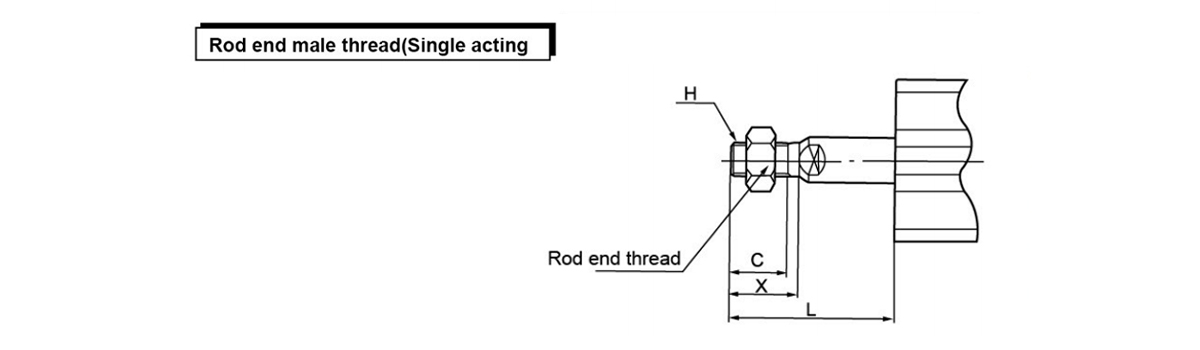

    Применимо
    Размер отверстия
    (мм)     		C H L X
    5СТ 10 СТ
    12 9 М5×0,8 19 24 10.5
    16 10 М6×1,0 20.5 25.5 12
    20 12 М8×1,25 23.5 28.5 14
    25 15 М10×1,25 27.5 32.5 17.5

    Одного действия (ST=Маршрут)

    Применимо
    Размер отверстия
    (мм)
    Инсульт
    Диапазон
    (мм)     		Стандартный Встроенный магнит
    A B L Q A B
    5СТ 10 СТ 5СТ 10С 5 СТ 10 СТ 5СТ 10 СТ 5 СТ 10 СТ
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
