Тонкий цилиндр серии SDA Поставщики

Главная / Продукты / Воздушный цилиндр / Тонкий цилиндр / Тонкий цилиндр серии SDA

Тонкий цилиндр серии SDA Тонкий цилиндр серии SDA Тонкий цилиндр серии SDA Тонкий цилиндр серии SDA Тонкий цилиндр серии SDA
  • Тонкий цилиндр серии SDA
  • Тонкий цилиндр серии SDA
  • Тонкий цилиндр серии SDA
  • Тонкий цилиндр серии SDA
  • Тонкий цилиндр серии SDA
Тонкий цилиндр

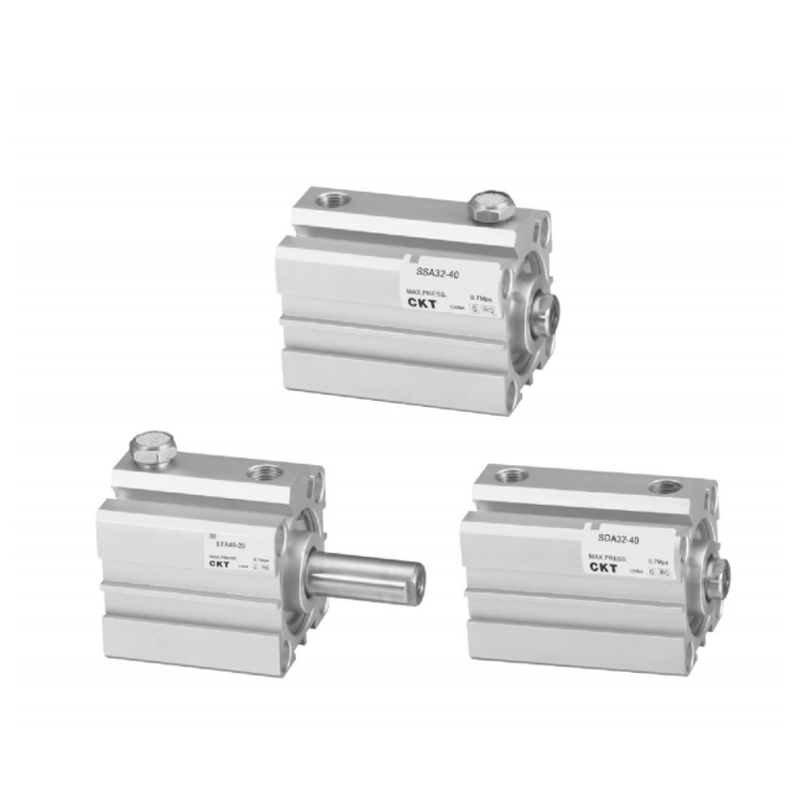

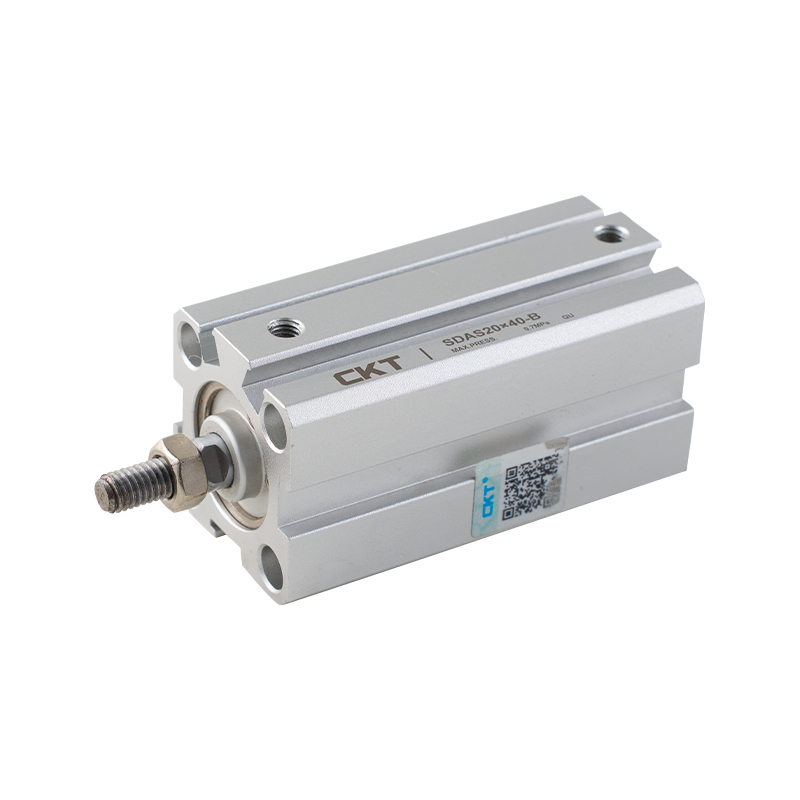

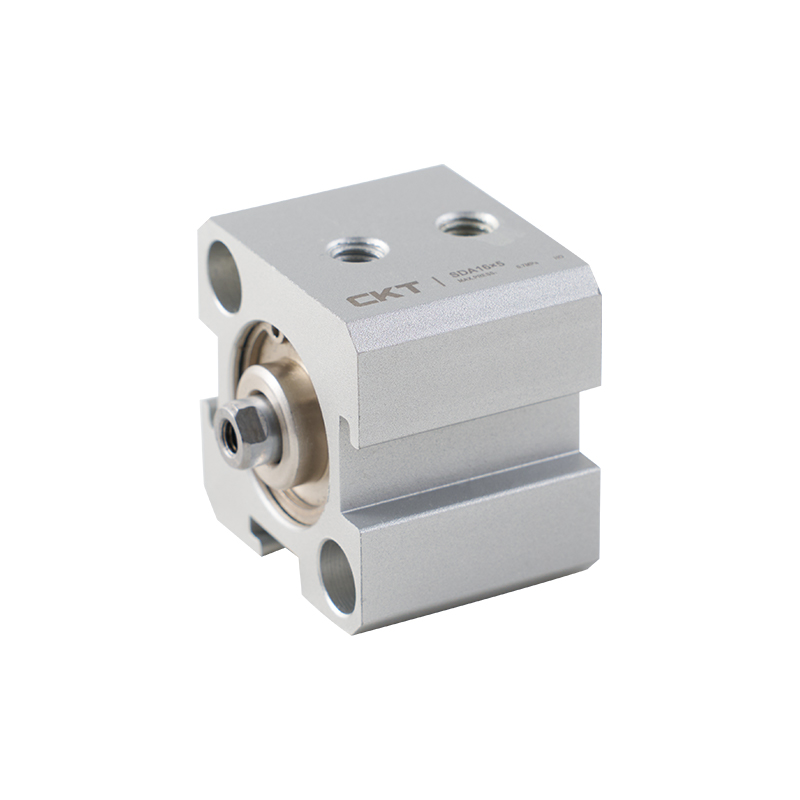

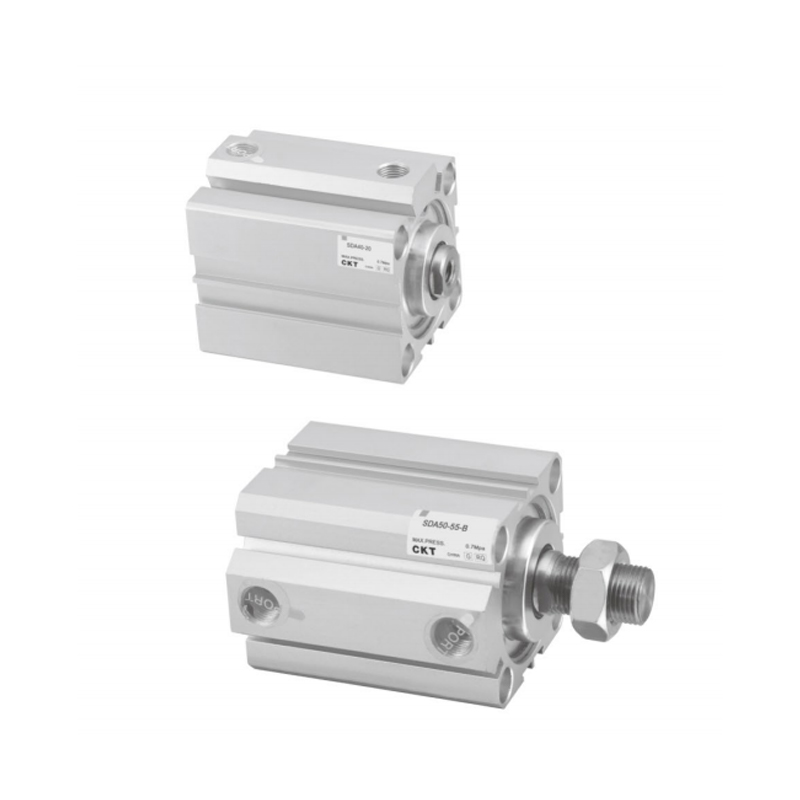

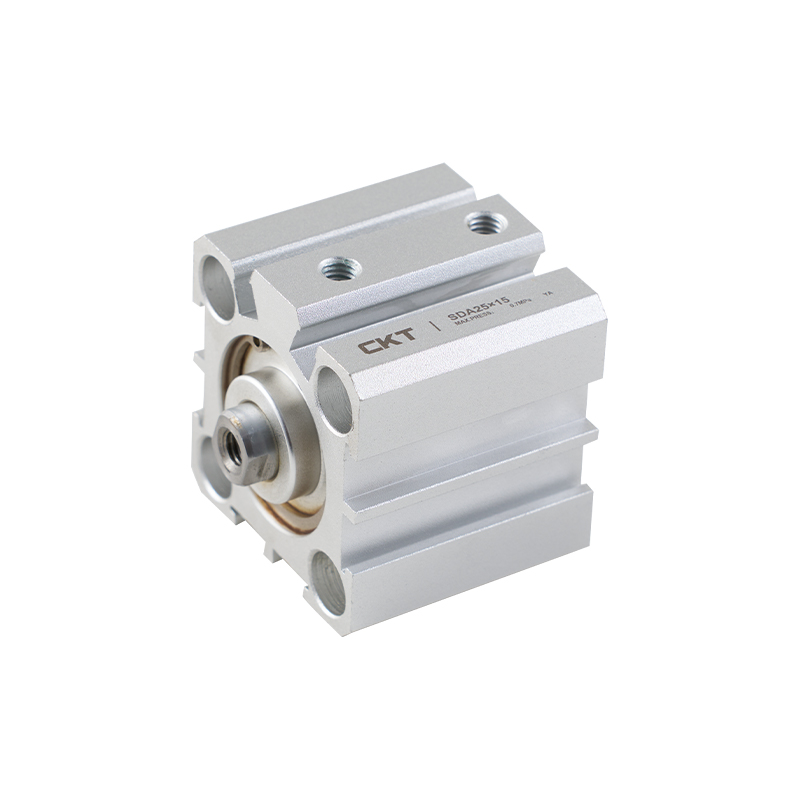

Тонкий цилиндр серии SDA

Тонкий и легкий
При сохранении существующей точности движения и срока службы изделия его общая длина составляет всего 1/2-1/3 длины обычного цилиндра. Он использует преимущества своих тонких и легких характеристик.


Простота установки
Встраиваемый метод установки не требует каких-либо аксессуаров для достижения требований по экономии места.


Простота обслуживания
В конструкции использован простой метод сборки, который удобен для установки, разборки и обслуживания.


Магнитный переключатель
Монтажный паз зарезервирован по периферии корпуса, что чрезвычайно упрощает установку и фиксацию магнитного переключателя, а также регулировку его положения.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Тонкий двухосный цилиндр двустороннего действия серии SDAD
СЛЕДУЮЩАЯ：Новый тонкий цилиндр серии CQS

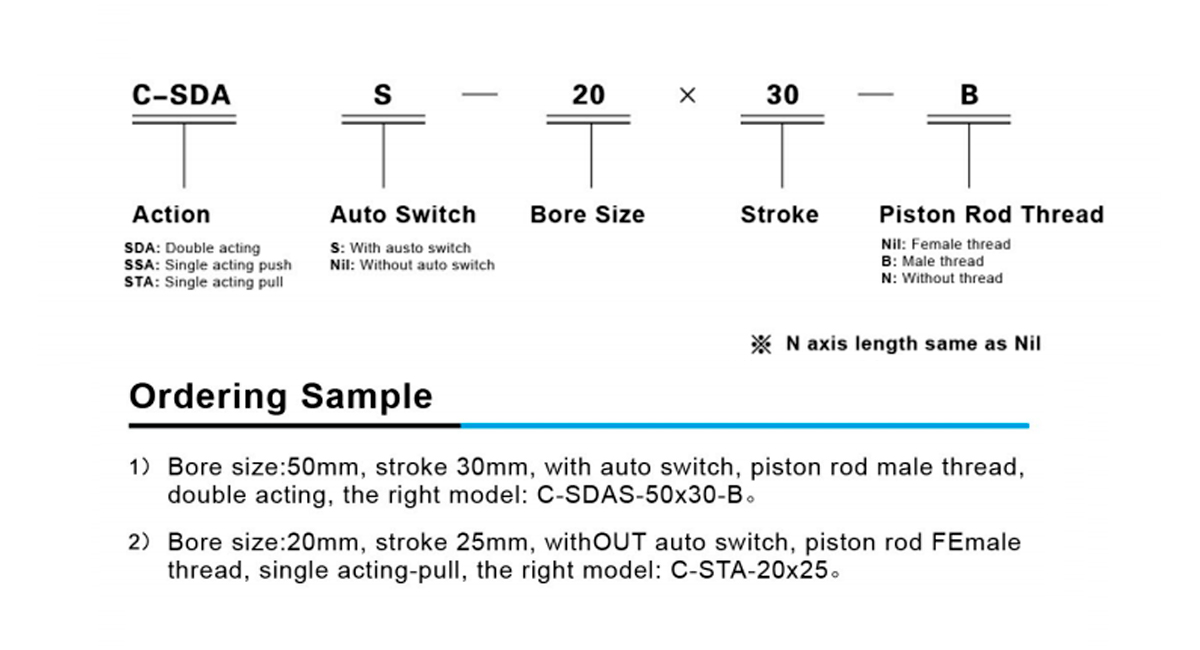

  • Размер отверстия (мм) 12 16 20 25 32 40 50 63 80 100
    Действие Двойное действие
    Одностороннего действия, толкающего                Одностороннего действия, тянущего -
    жидкость Воздух
    Операционная
    Диапазон давления
    кгс/см²     		Двойного действия 1~9
    Одного действия 2~9 -
    Условное давление кгс/см² 13.5
    Операционная Temperature Range℃ -5~70
    Операционная Speed
    Диапазон    мм/с     		Двойного действия 30~500
    Одного действия 50~500
    Подушка Накладка на бампер
    Размер порта М5×0,8 ПТ1/8 ПТ1/4 ПТ3/8

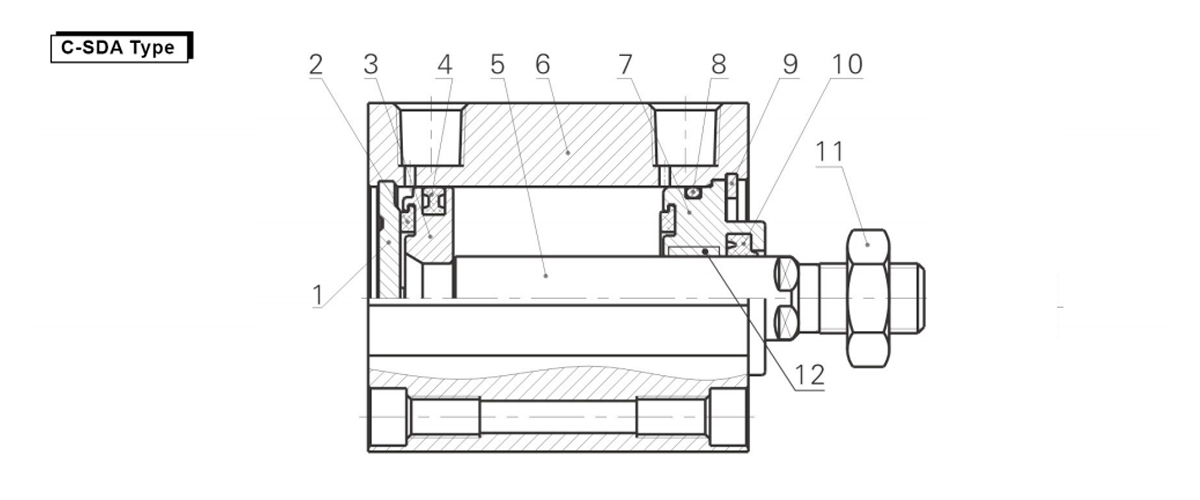

  • Товар Имя Материал Товар Имя Материал
    1 Задняя обложка 6060-Т5 2 Поршневая накладка на бампер ПУ
    3 Поршень 6061-Т6 4 Поршень типа Double O НБР
    5 Поршень rod Среднеуглеродистая сталь (хардхромированное покрытие) 6 Основная часть 6063-Т5
    7 Передняя обложка 60611-Т6 8 Передняя обложка O ring НБР
    9 переходное кольцо типа C Пружинная сталь 10 Передняя обложка seal ring НБР
    11 Орехи Углеродистая сталь 12 Втулки Износостойкие материалы

    Запасная деталь/уплотнительное кольцо
    Товар Имя Материал Компоненты
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Уплотнительное кольцо штока НБР ПДБ-6 ПДБ-6 ПДБ-8 ПДБ-10 ПДБ-12 ПДБ-16 ПДБ-20 ПДБ-20 ПДУ-25 ПДУ-32
    10 Поршень seal ring АПА-012 АПА-016 АПА-О20 АПА-Q25 АПА-О32 АПА-О40 АПА-050 АПА-Q63 АПА-О80 АПА-100
    11 Уплотнительное кольцо передней крышки Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Уплотнительное кольцо Модель C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

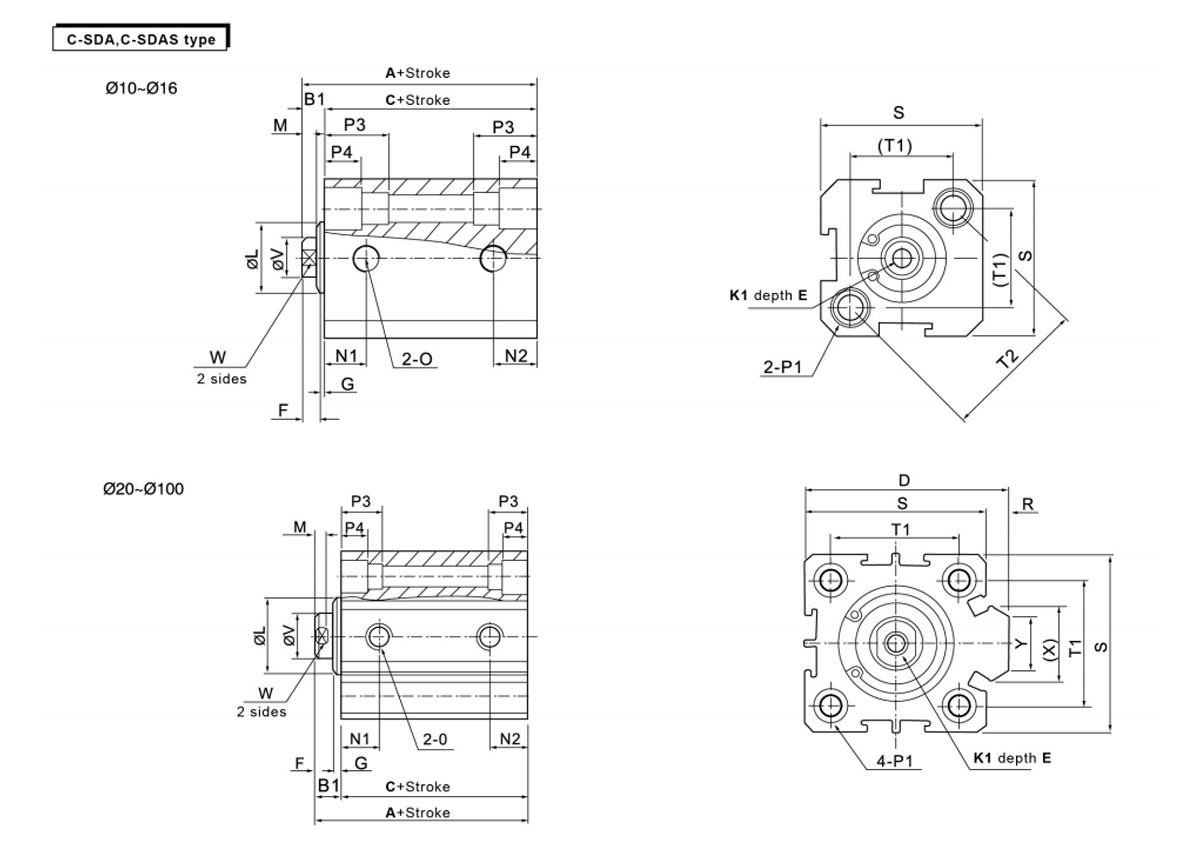

    Форма Стандартный С автоматическим переключением Б1 D E F G К1 L M N1 Н2
    Размер отверстия/ISymbol A C A C С=5 С>5 С=5 С>5
    12 22 17 32 27 5 - 6 4 1 М3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 М3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 М4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 М5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 М6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 М8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 М10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 М10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 М14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 Н18×1,5 55 4 16 20.5 16 20.5

    Размер отверстия/ISymbol O П1 П3 П4 R S Т1 Т2 V W X Y
    12 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. 12 4.5 - 25 16.3 23 6 5 - -
    16 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. 12 4.5 - 29 19.8 28 6 5 - -
    20 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. 14 4.5 2 34 24 - 8 6 11.3 10
    25 М5×0,8 Обе стороны: φ8,2, резьба М6×1,0, сквозное отверстие: φ4,6. 15 5.5 2 40 28 - 10 8 12 10
    32 ПТ1/8 Обе стороны: φ8,2, резьба М6×1,0, сквозное отверстие: φ4,6. 16 5.5 6 44 34 - 12 10 18.3 15
    40 ПТ1/8 Обе стороны: φ10, резьба M8×1,25, сквозное отверстие: φ6,5. 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 ПТ1/4 Обе стороны: φ11, резьба M8×1,25, сквозное отверстие: φ6,5. 25 8.5 9.5 62 48 - 20 17 30 20
    63 ПТ1/4 Обе стороны: φ11, резьба M8×1,25, сквозное отверстие: φ6,5. 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 ПТ3/8 Обе стороны: φ14, резьба M12×1,75, сквозное отверстие: φ9,2. 25 10.5 10 94 74 - 25 22 36 26
    100 ПТ3/8 Обе стороны: φ17,5, резьба M14x2, сквозное отверстие: φ11,3. 30 13 10 114 90 - 32 27 35 260

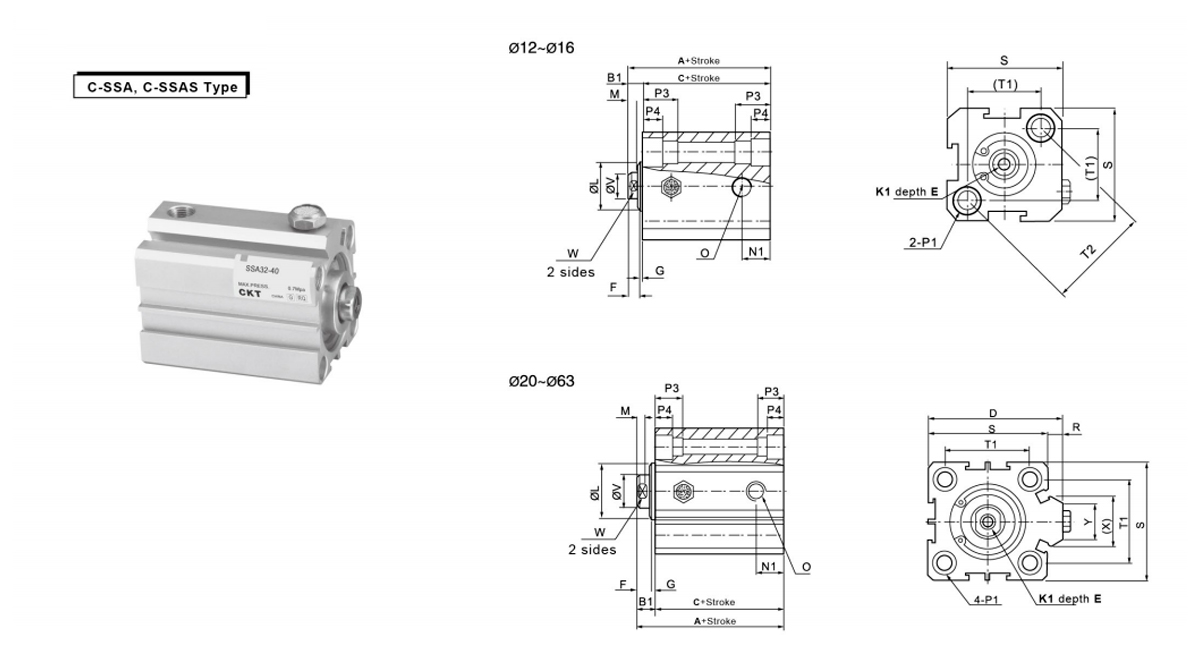

    Форма Без автоматического переключения С автоматическим переключением Б1 D E F G К1 L M N1
    Размер отверстия/ISymbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 М3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 М3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 М4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 М5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 М6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 М8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 М10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 М10×1,5 40 3 11

    Размер отверстия/ISymbol O П1 П3 П4 R S Т1 Т2 V W X Y
    12 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. 12 4.5 - 25 16.2 23 6 5 - -
    16 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. 12 4.5 - 29 19.8 28 6 5 - -
    20 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. 14 4.5 2 34 24 - 8 6 11.3 10
    25 М5×0,8 Обе стороны: φ8,2, резьба М6×1,0, сквозное отверстие: φ4,6. 15 5.5 2 40 28 - 10 8 12 10
    32 ПТ1/8 Обе стороны: φ8,2, резьба М6×1,0, сквозное отверстие: φ4,6. 16 5.5 6 44 34 - 12 10 18.3 15
    40 ПТ1/8 Обе стороны: φ10, резьба M8×1,25, сквозное отверстие: φ6,5. 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 ПТ1/4 Обе стороны: φ11, резьба M8×1,25, сквозное отверстие: φ6,5. 25 8.5 9.5 62 48 - 20 17 30 20
    63 ПТ1/4 Обе стороны: φ11, резьба M8×1,25, сквозное отверстие: φ6,5. 25 8.5 9.5 75 60 - 20 17 28.7 20

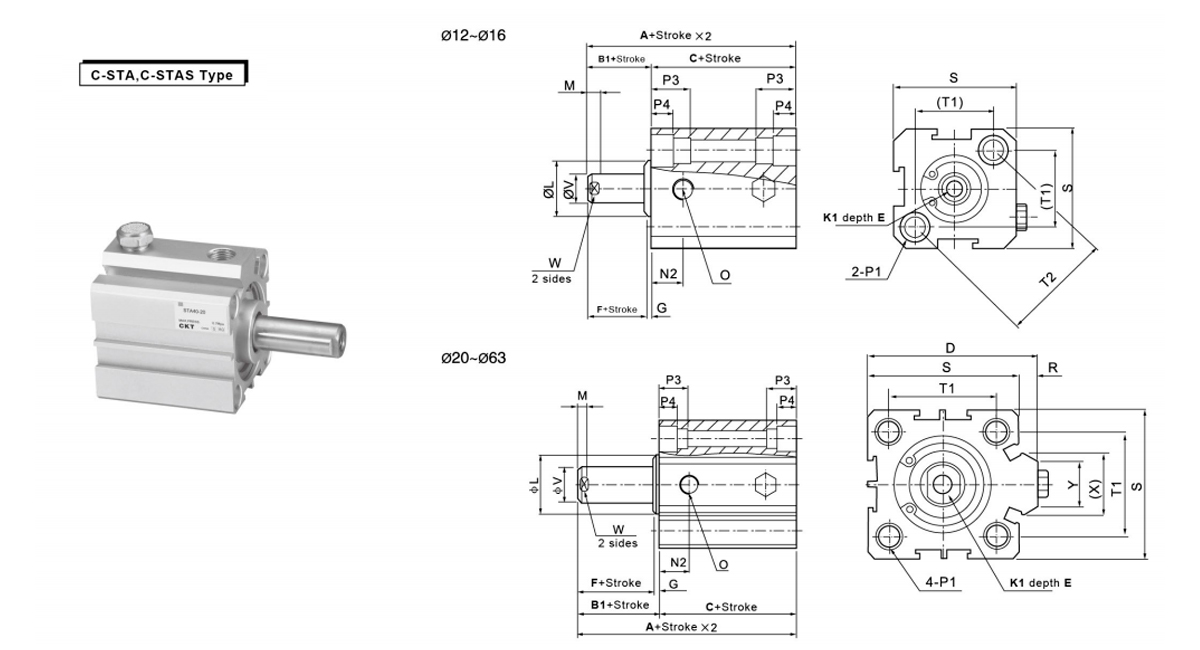

    Форма Без автоматического переключения С автоматическим переключением Б1 D E F G К1 L M Н2
    Размер отверстия/ISymbol A C A C
    Инсульт ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 М3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 М3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 М4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 М5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 М6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 М8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 М10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 М10×1,5 40 3 12
    Размер отверстия/ISymbol O П1 П3 П4 R S Т1 Т2 V W X Y
    12 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. 12 4.5
    -     		25 16.2 23 6 5
    -
    16 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. 12 4.5 - 29 19.8 28 6 5 -
    -
    20 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. 14 4.5 2 34 24 - 8 6 11.3 10
    25 М5×0,8 Обе стороны: φ8,2, резьба М6×1,0, сквозное отверстие: φ4,6. 15 5.5 2 40 28 - 10 8 12 10
    32 ПТ1/8 Обе стороны: φ8,2, резьба М6×1,0, сквозное отверстие: φ4,6. 16 5.5 6 44 34 12 10 18.3 15
    40 ПТ1/8 Обе стороны: φ10, резьба M8×1,25, сквозное отверстие: φ6,5. 20 7.5 6.5 52 40 16 14 21.3 16
    50 ПТ1/4 Обе стороны: φ11, резьба M8×1,25, сквозное отверстие: φ6,5. 25 8.5 9.5 62 48 - 20 17 30 20
    63 ПТ1/4 Обе стороны: φ11, резьба M8×1,25, сквозное отверстие: φ6,5. 25 8.5 9.5 75 60 20 17 28.7 20

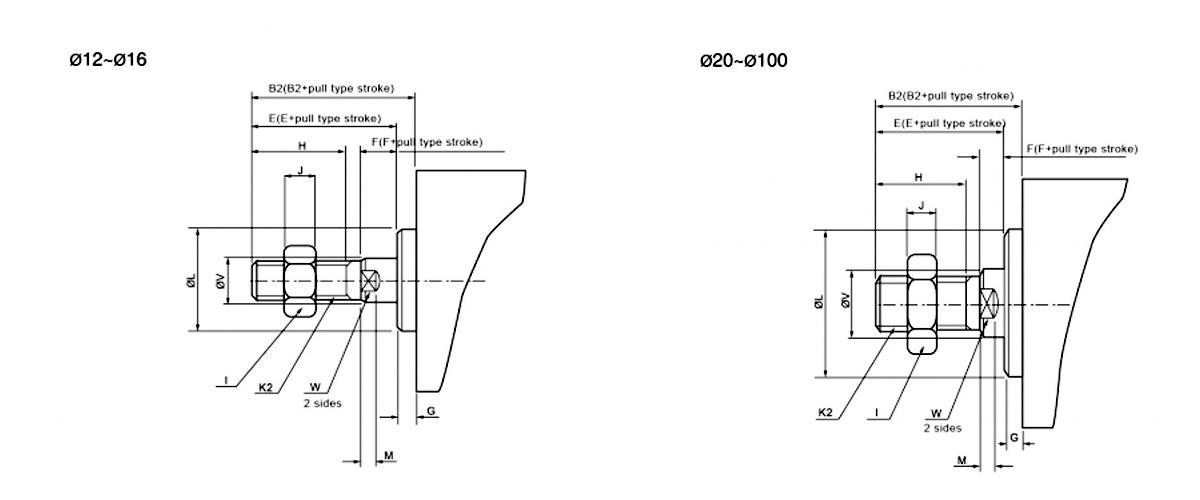

    Размер отверстия/ISymbol Б2 E F G 2 I J К2 L M V W
    12 17 16 4 1 10 8 4 М5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 М5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 М6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 М8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 М10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 М14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 М18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 М18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 М22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 М26×1,5 55 4 32 27
