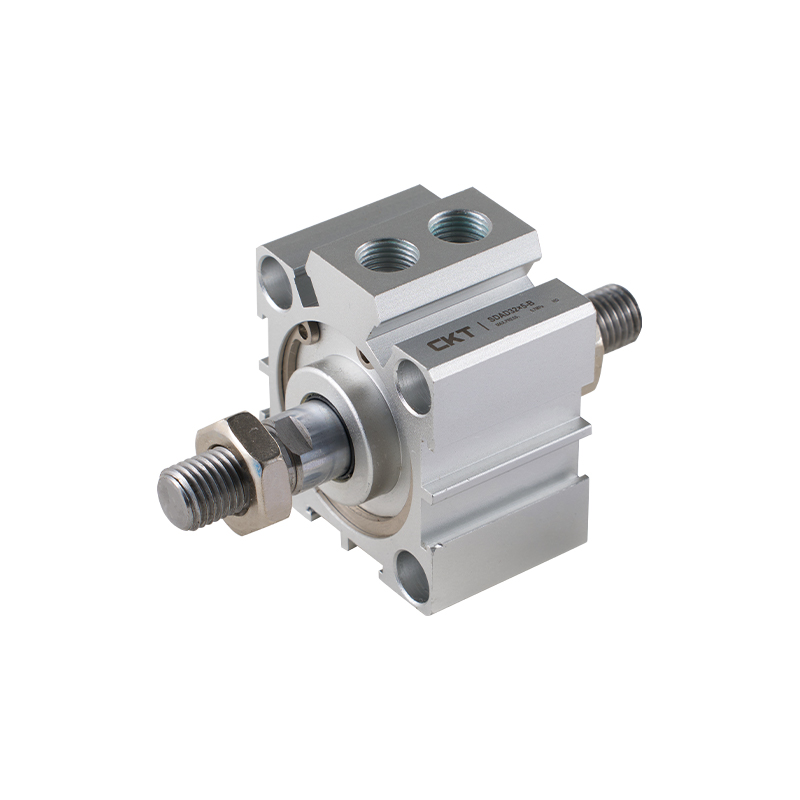

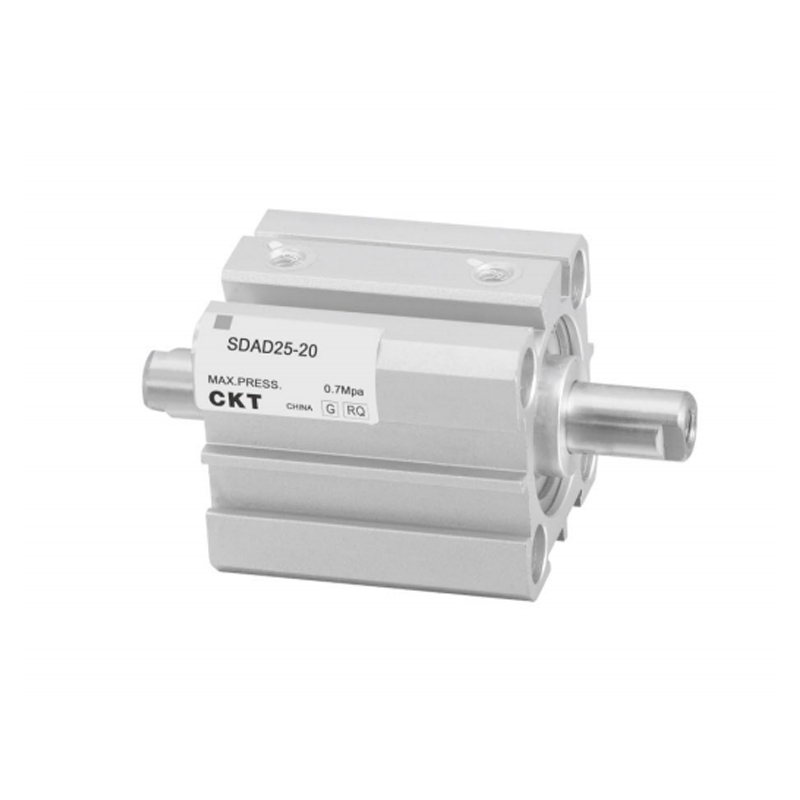

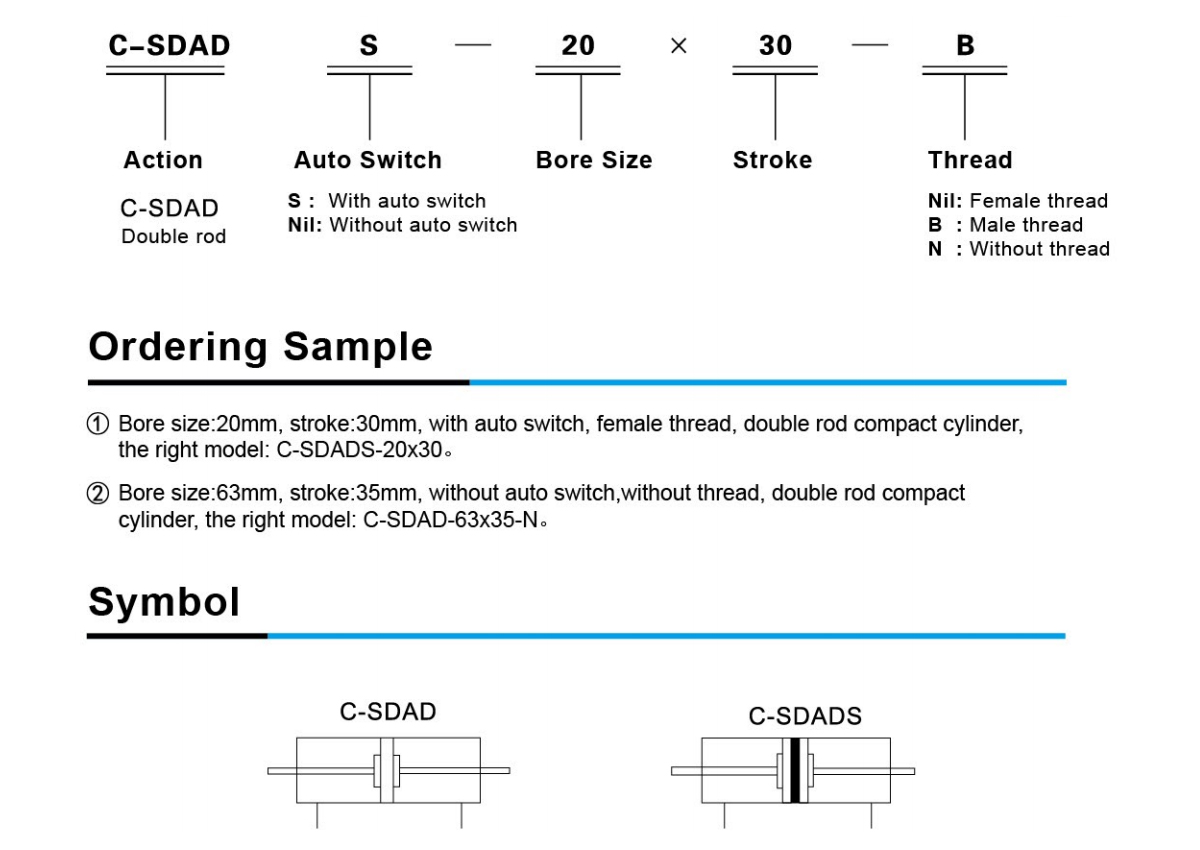

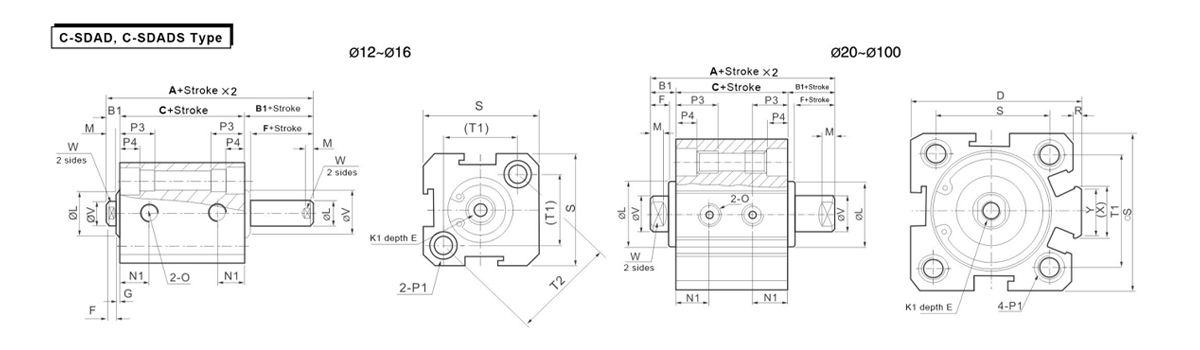

Тонкий двухосный цилиндр двустороннего действия серии SDAD

Тонкий двухосевой цилиндр двустороннего действия серии SDAD представляет собой компактный пневматический привод с тонкой коробчатой ​​конструкцией и встроенным направляющим механизмом с двойным поршневым штоком. Линейное возвратно-поступательное движение достигается за счет двунаправленного пневматического привода. Его основной особенностью является удовлетворение жестких требований к выходной мощности в условиях ограниченного пространства для установки за счет оптимизации физического пространства и высокожесткой направляющей конструкции.

• Концепция ультратонкой конструкции
Высота поперечного сечения цилиндра значительно сжата, а глубина конструкции уменьшена примерно на 30-50% по сравнению с обычными цилиндрами. Он подходит для встроенной установки или плотно расположенных сцен, эффективно улучшая использование пространства оборудования.

• Двухосный антиэксцентриковый механизм нагрузки.
Два параллельных штока поршня образуют систему подавления крутящего момента, которая одновременно воспринимает радиальные нагрузки и опрокидывающий момент, улучшает стабильность движения рабочего органа в условиях эксцентричной нагрузки и снижает риск заклинивания штока поршня.

• Двунаправленный пневматический режим двойного действия.
Стандартная конфигурация двухпортового привода обеспечивает двунаправленную передачу равной силы штока поршня посредством управления реверсивным клапаном. Как прямой, так и обратный ход имеют полную выходную мощность без необходимости использования возвратной пружины.

• Интеграция рельсов высокой жесткости
Направляющий вал и корпус цилиндра имеют цельную усиленную конструкцию, а колебание движения уменьшается за счет технологии устранения зазора предварительной нагрузки. Жесткость линейной направляющей примерно в 2 раза выше, чем у одноосного цилиндра, что обеспечивает точность повторного позиционирования в пределах допуска ±0,1 мм.

• Модульный интерфейс адаптера
Конец штока поршня совместим с плавающими соединениями стандарта ISO, а корпус цилиндра оснащен многоосными монтажными резьбовыми отверстиями и поверхностями сборки рельсов. Он поддерживает нестандартные конфигурации, такие как перевернутая установка и установка сбоку, которые легко интегрируются в модуль автоматизации.

• Оптимизация динамического отклика
Структура с небольшой полостью сокращает путь зарядки и выпуска воздушного потока и взаимодействует с уплотнительными компонентами с низким коэффициентом трения для достижения контроля времени полного хода в диапазоне 0,1–0,3 секунды (в зависимости от спецификации хода), что соответствует требованиям для средних и высоких скоростей.
