Бесштоковый цилиндр с магнитной связью серии CY1S (тип подшипника скольжения) Поставщики

Главная / Продукты / Воздушный цилиндр / Бесштоковый цилиндр / Бесштоковый цилиндр с магнитной связью серии CY1S (тип подшипника скольжения)

Бесштоковый цилиндр с магнитной связью серии CY1S (тип подшипника скольжения) Бесштоковый цилиндр с магнитной связью серии CY1S (тип подшипника скольжения)
  • Бесштоковый цилиндр с магнитной связью серии CY1S (тип подшипника скольжения)
  • Бесштоковый цилиндр с магнитной связью серии CY1S (тип подшипника скольжения)
Бесштоковый цилиндр

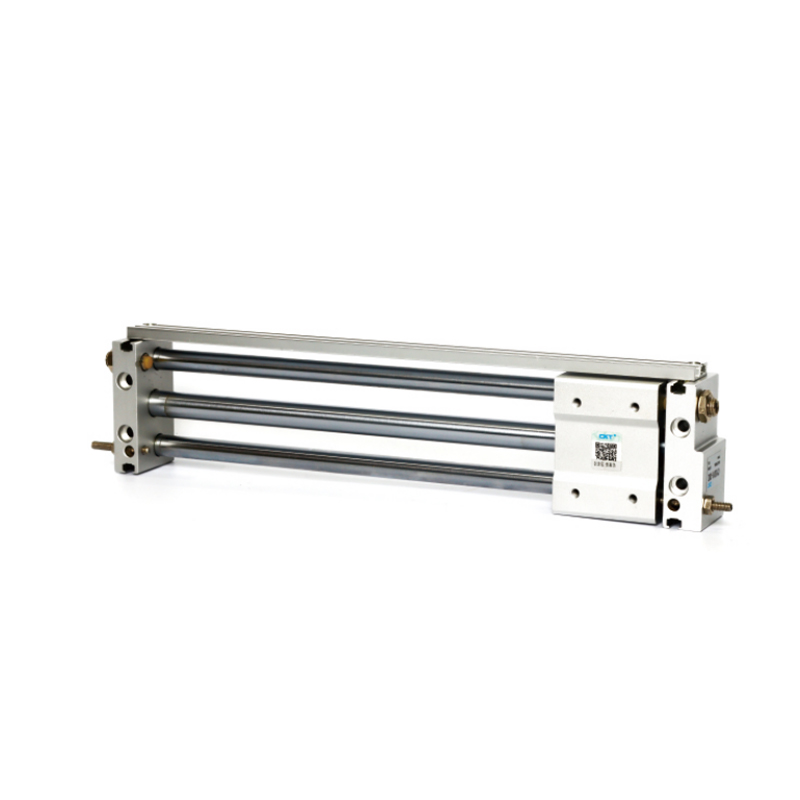

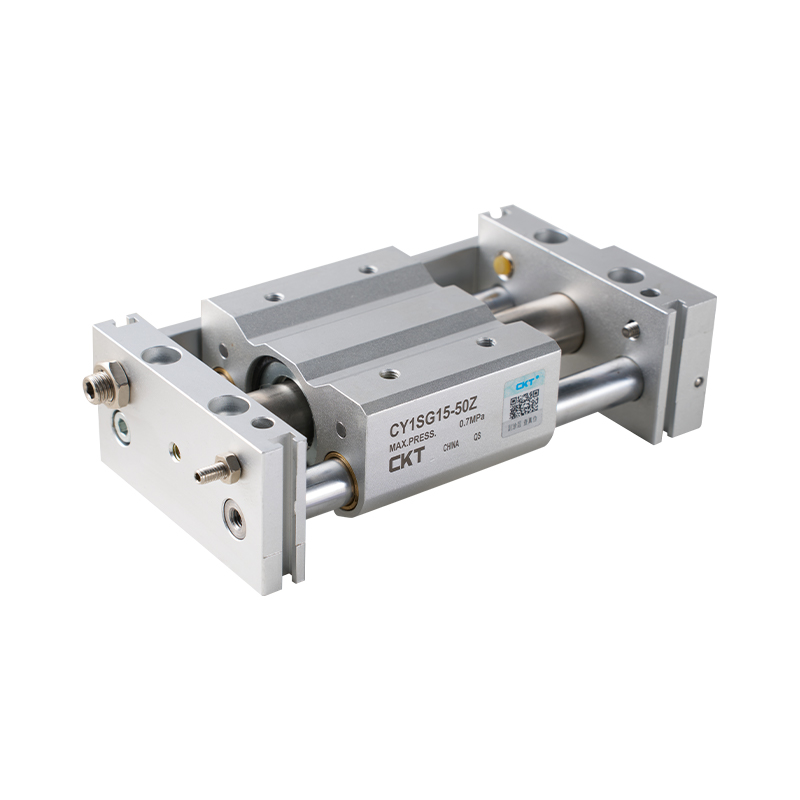

Бесштоковый цилиндр с магнитной связью серии CY1S (тип подшипника скольжения)

Бесштоковый цилиндр с магнитной муфтой серии CY1S имеет конструкцию скользящего подшипника и реализует линейное движение груза посредством бесконтактной передачи с магнитной муфтой. Он подходит для сценариев автоматизации с высокими требованиями к использованию пространства. Его конструкция ориентирована на стабильность основных характеристик и удобство обслуживания и представляет собой стандартизированное приводное решение в общепромышленной области.

Основные функции
1. Конструкция направляющей подшипника скольжения.
Встроенная система подшипников скольжения уравновешивает соотношение нагрузки и трения, обеспечивает плавную траекторию возвратно-поступательного движения при нормальных условиях работы и снижает зависимость от прецизионных направляющих.

2. Технология долговременной смазки
Специальная структура фиксатора смазки встроена на внутреннюю/внешнюю поверхность цилиндра цилиндра, которая образует равномерный слой масляной пленки за счет непрерывного высвобождения смазывающей среды, значительно улучшает долгосрочные эксплуатационные характеристики пары трения и продлевает цикл без технического обслуживания.

3. Конструкция изоляции передачи магнитной муфты
Опираясь на эффект связи внутреннего и внешнего магнитных колец поршня для передачи мощности, физически изолируйте двигатель и полость статора, эффективно изолируйте внешние загрязняющие вещества от проникновения в корпус цилиндра и адаптируйтесь к среде пыли или легкого распыления.

4. Компактная функциональная интеграция
Бесстержневая конструкция уменьшает пространство для осевой установки и в сочетании со стандартизированными интерфейсами и конфигурациями аксессуаров поддерживает установку под разными углами и прямую интеграцию компонентов определения положения, отвечая требованиям быстрого развертывания базовых блоков автоматизации.

В этой серии достигается баланс между низкими затратами на обслуживание, адаптацией к окружающей среде и эффективностью использования пространства за счет оптимизации базовой конструкции, и она подходит для долгосрочной эксплуатации при легких и средних нагрузках, таких как передача материалов, сортировка и позиционирование.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Бесштоковый цилиндр с магнитной связью серии CY1L (шарикоподшипниковый тип)
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Стандартные характеристики
    Диаметр цилиндра (мм) 6 10 15 20 25 32 40 50 63
    Используемая жидкость Воздух
    Режим работы Двойное действие
    Максимальное рабочее давление 0,7 МПа
    Минимальное рабочее давление 0,18 МПа
    Температура окружающей среды и жидкости От -10 до 60°C (но не замороженный)
    Скорость поршня 50~400 мм/с
    *Буферизация Резиновые буферы на обоих концах
    Допуск хода мм 0~250: 10,251~1000: 1,4,1001~: 18
    **Смазка Не требуется
    Диаметр соединения М5×0,8 Рк1/8 Рк1/4
    Положение установки Безлимитный
    *Доступен гидравлический буфер (только для направляющих типа CY1S)
    **Если требуется смазка, используйте турбинное масло № 1 ISOVG32.

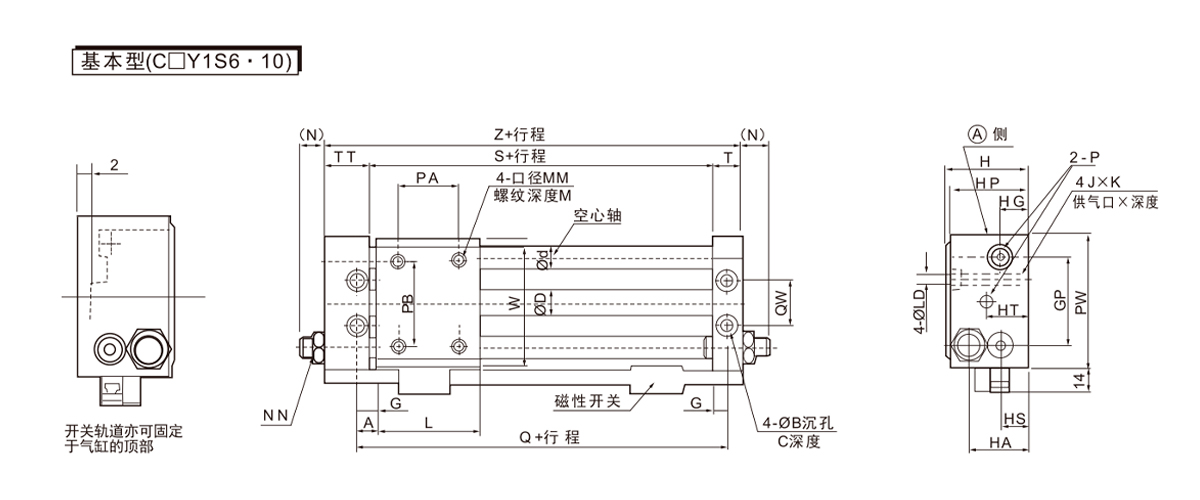

  • Модель Диапазон перемещения ØD од A ØБ C ХТ G врач общей практики H ХА ХГ HP HS T Д×К L ЛД M
    CY1S6
    CDY1S6     		~300 7.6 8 6 6.5 3 17 5 32 27 19 8 26 8 10 М4×0,7×6,5 40 3.5 6
    CYS10
    CDY1S10     		~300
    12     		10 7.5
    8     		4
    18
    6.5
    40
    34
    25.5
    12
    33
    14     		12.5
    М5×0,8×9,5
    45     		4.3 6
    *Центр PA такой же, как центр L.
    Примечание. Магнитные переключатели также можно установить на стороне А.

    Модель ММ НН (Н) P *Пенсильвания ПБ ПВ КВ Q S ТТ Z W
    CY1S6
    CDY1S6     		М4×0,7 М8×1,0 10 М5×0,8 25 25 50 16 52 42 16 68 46
    CY1S10
    CDY1S10     		М4×0,7 М8×1,0 9.5 М5×0,8 25 38 60 24 60 47 20.5 80 58
    *Центр PA такой же, как центр L.
    Примечание. Магнитные переключатели также можно установить на стороне А.

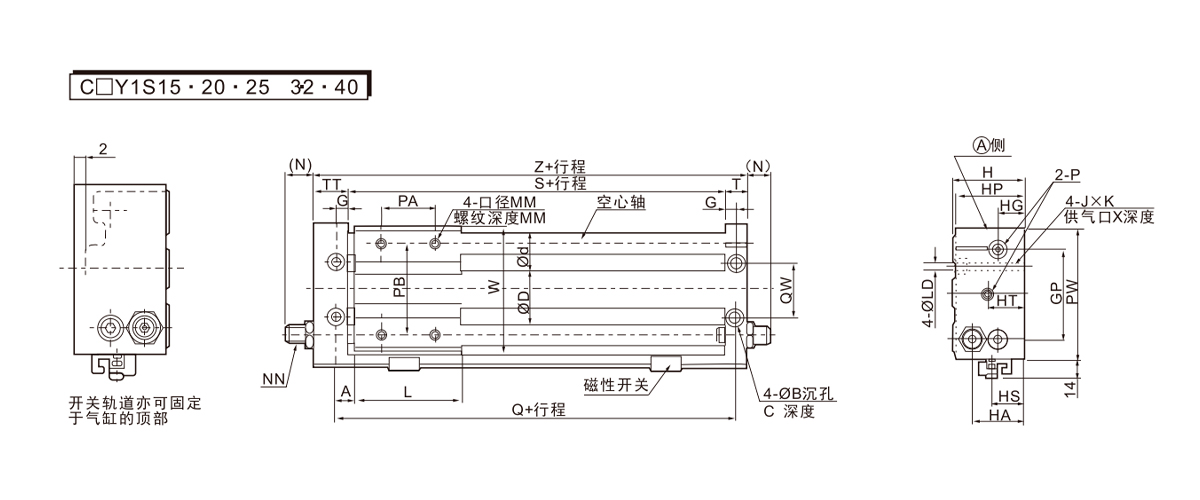

    Модель Диапазон перемещения ØD од A ØБ C ХТ G врач общей практики H ХА ХГ HP HSD T Д×К L ЛД M
    C□Y1S15 ~750 16.6 12 7.5 9.5 5 21 6.5 52 40 29 13 39 15 12.5 М6×1,0×9,5 60 5.6 8
    C□Y1S20 ~1500 21.6 16 10 9.5 5.2 20 8.5 62 46 36 17 45 25.5 16.5 М6×1,0×9,5 70 5.6 10
    C□Y1S25 ~1500 26.4 16 10 11 6.5 20 8.5 70 54 40 20 53 53 16.5 М8×1,25×10 70 7 10
    C□Y1S32 ~1500 33.6 20 12.5 14 8 24 9.5 86 66 46 24 64 27 18.5 М10×1,5×15 85 8.7 12
    C□Y1S40 ~1500 41.6 25 12.5 14 8 25 10.5 104 76 57 25 74 30 20.5 М10×1,5×15 95 8.7 12
    *Центр PA такой же, как центр L.
    Примечание. Магнитные переключатели также можно установить на стороне А.

    Модель ММ НН (Н) P *Пенсильвания ПБ ПВ КВ Q S ТТ Z W
    C□Y1S15 М5×0,8 М8×1,0 7.5 М5×0,8 30 50 75 30 75 62 22.5 97 72
    C□Y1S20 М6×1,0 М10×1,0 9.5 45665 40 70 90 38 90 73 25.5 115 87
    C□Y1S25 М6×1,0 М14×1,5 11 45665 40 70 100 42 90 73 25.5 115 97
    C□Y1S32 М8×1,25 М20×1,5 11.5 45665 40 75 122 50 110 91 28.5 138 119
    C□Y1S40 М8×1,25 М20×1,5 10.5 45665 65 105 145 64 120 99 35.5 155 142
    *Центр PA такой же, как центр L.
    Примечание. Магнитные переключатели также можно установить на стороне А.
