Бесштоковый цилиндр с магнитной связью серии CY3B/CY3R базового типа/типа прямого монтажа Поставщики

Главная / Продукты / Воздушный цилиндр / Бесштоковый цилиндр / Бесштоковый цилиндр с магнитной связью серии CY3B/CY3R базового типа/типа прямого монтажа

Бесштоковый цилиндр с магнитной связью серии CY3B/CY3R базового типа/типа прямого монтажа Бесштоковый цилиндр с магнитной связью серии CY3B/CY3R базового типа/типа прямого монтажа Бесштоковый цилиндр с магнитной связью серии CY3B/CY3R базового типа/типа прямого монтажа
  • Бесштоковый цилиндр с магнитной связью серии CY3B/CY3R базового типа/типа прямого монтажа
  • Бесштоковый цилиндр с магнитной связью серии CY3B/CY3R базового типа/типа прямого монтажа
  • Бесштоковый цилиндр с магнитной связью серии CY3B/CY3R базового типа/типа прямого монтажа
Бесштоковый цилиндр

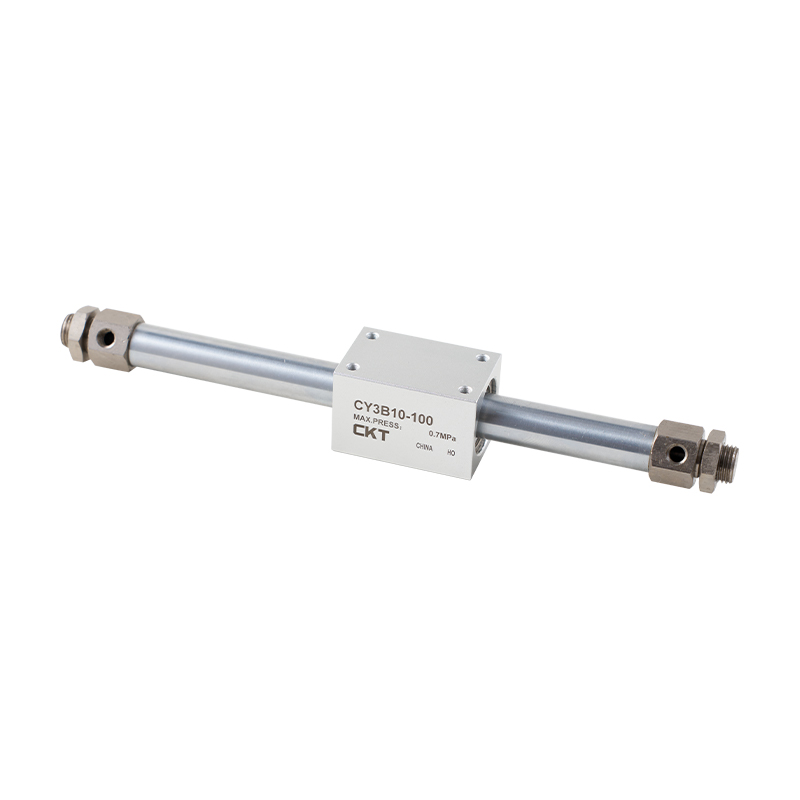

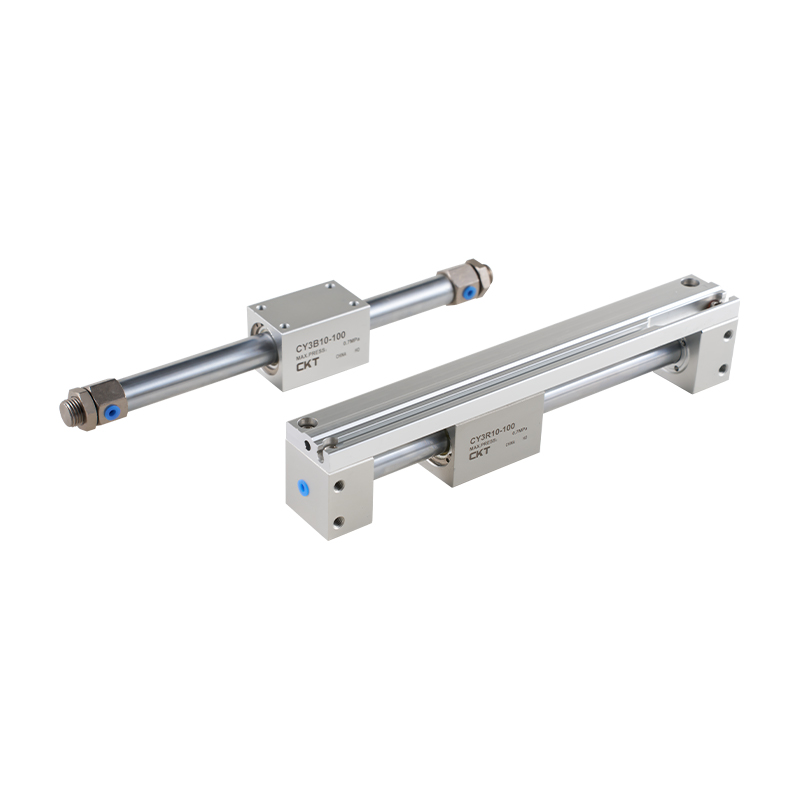

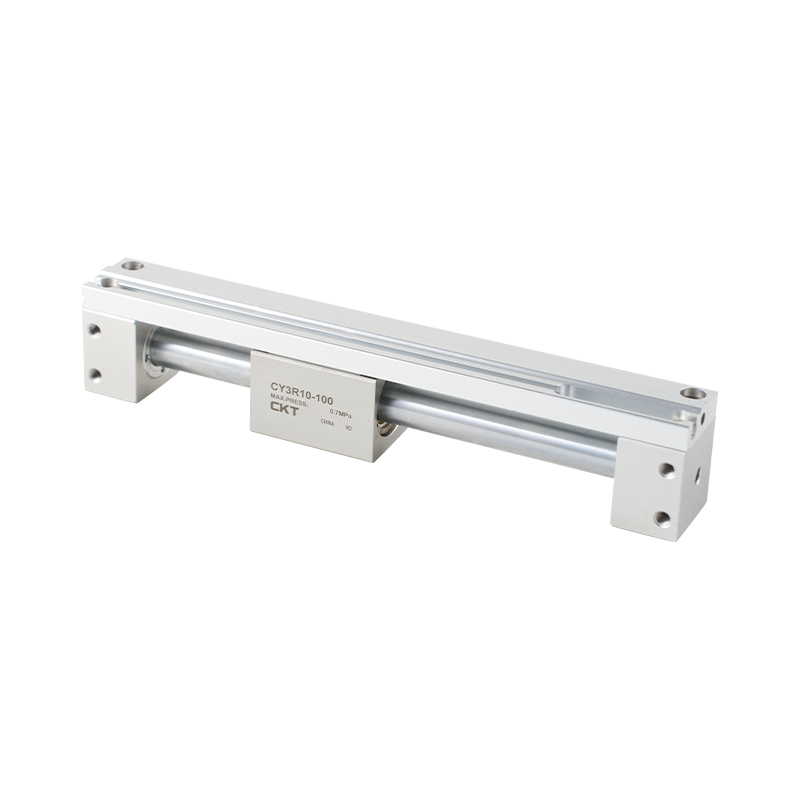

Бесштоковый цилиндр с магнитной связью серии CY3B/CY3R базового типа/типа прямого монтажа

Была изменена форма основного корпуса и крышки головки, а для уменьшения массы было использовано магнитное соединение. Стопорное кольцо смазки на поршне может постоянно образовывать смазочную пленку и улучшать смазывающую способность.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Бесштоковый цилиндр с механическим шарниром серии MY1B (базовый тип)
СЛЕДУЮЩАЯ：Бесштоковый цилиндр с магнитной связью серии CY1L (шарикоподшипниковый тип)
  • Стандартные характеристики
    Диаметр цилиндра (мм) 15 20 25 32 40
    Используемая жидкость Воздух (без масла)
    Максимальное рабочее давление МПа 0.7
    Минимальное рабочее давление МПа 0.16 0.15 0.14 0.12
    Температура окружающей среды и жидкости От -10 до 60°C (но не замороженный)
    Скорость поршня мм/с CY3B: 50–400; CY3R: 50–500
    Буферизация Амортизирующие накладки на обоих концах
    Допуск длины хода, мм 0~250 1°,251~1000 14,1001~ 1,8
    Магнитная удерживающая сила   Н 137 231 363 588 922
    Трубопроводное соединение М5×0,8 Rc/8 ·NPT18 ·G/₈

  • Номер детали Подходит для диаметра цилиндра (мм) d H B C
    SNJ-016B 15 М10×1,0 4 14 16.2
    СН-020Б 20 М20×1,5 8 26 30
    СН-032Б 2532 М26×1,5 8 32 37
    СН-040Б 40 М32×2,0 10 41 47.3

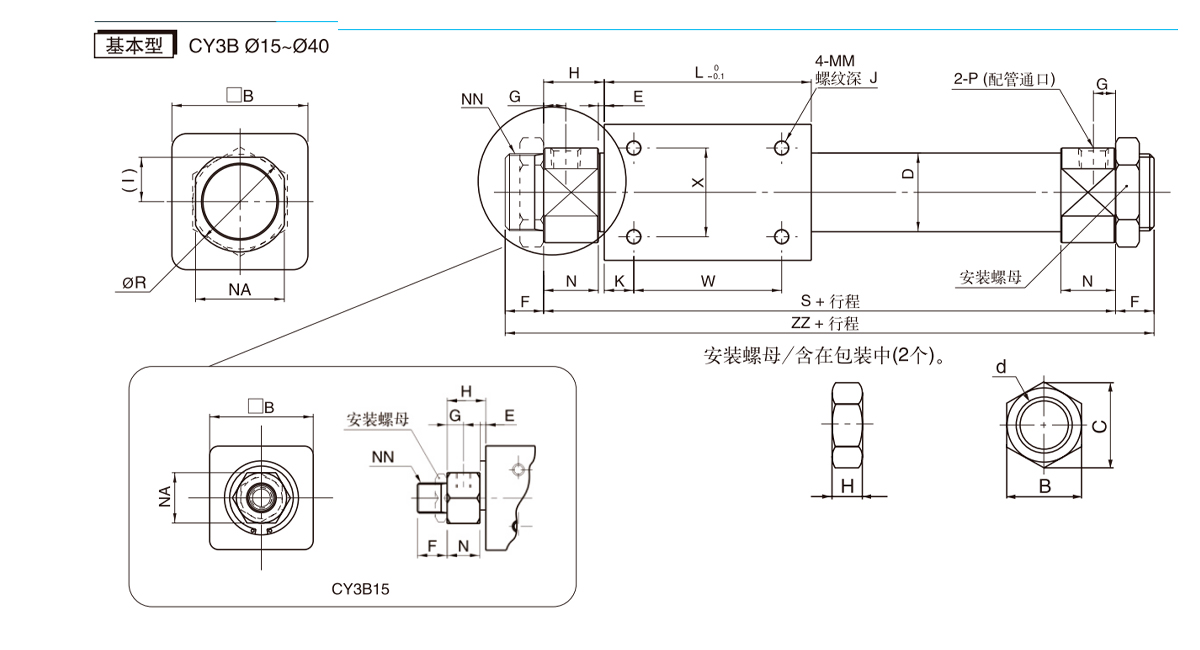

    Модель B D E F G H I J K L ММ N NA НН R S W X ЗЗ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 М4×0,7 11 17 М10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 М4×0,7 18 24 М20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 М5×0,8 18.5 30 М26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 М6×1 20 36 М26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 М6×1 26 46 М32×2 50 150 60 40 182

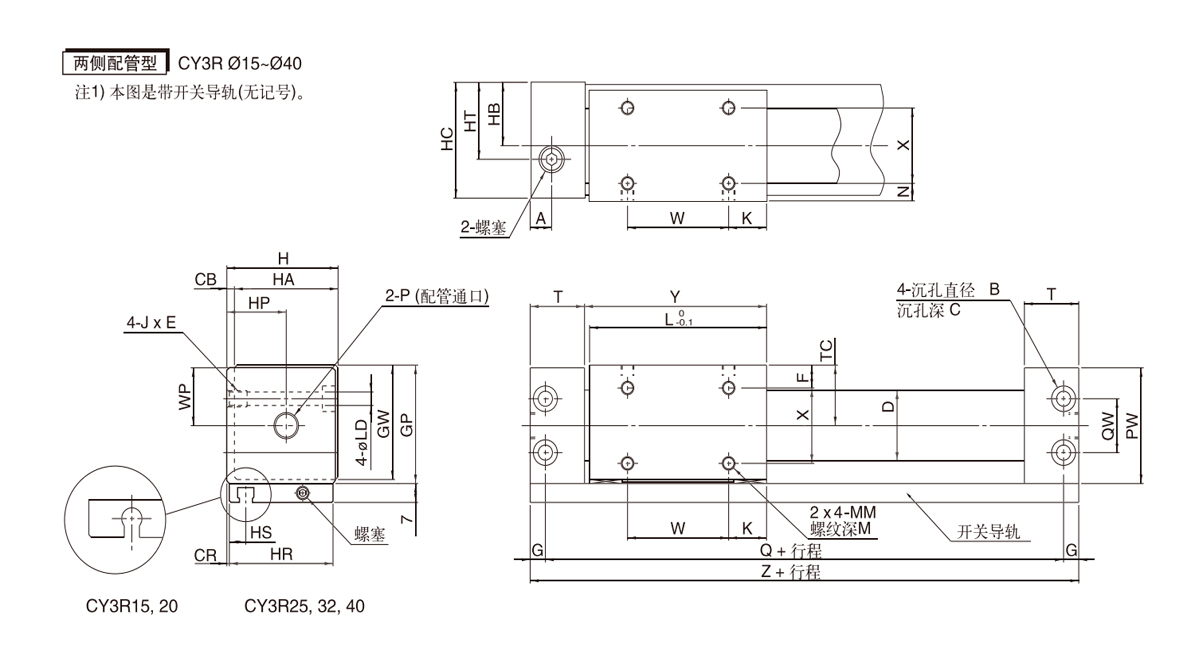

    Модель A B C КБ ЧР D F G врач общей практики ГВ H ХА полупансион ХК HP HR HS ХТ JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 М5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 М6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 М6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 М8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 М8×1,25×10 15

    Модель L ЛД M ММ N ПВ Q КВ T ТК W WP X Y Z
    CY3R15 53 4.3 5 М4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 М4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 М5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 М6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 М6×1 11 64 134 34 26 33 60 32 40 93 148

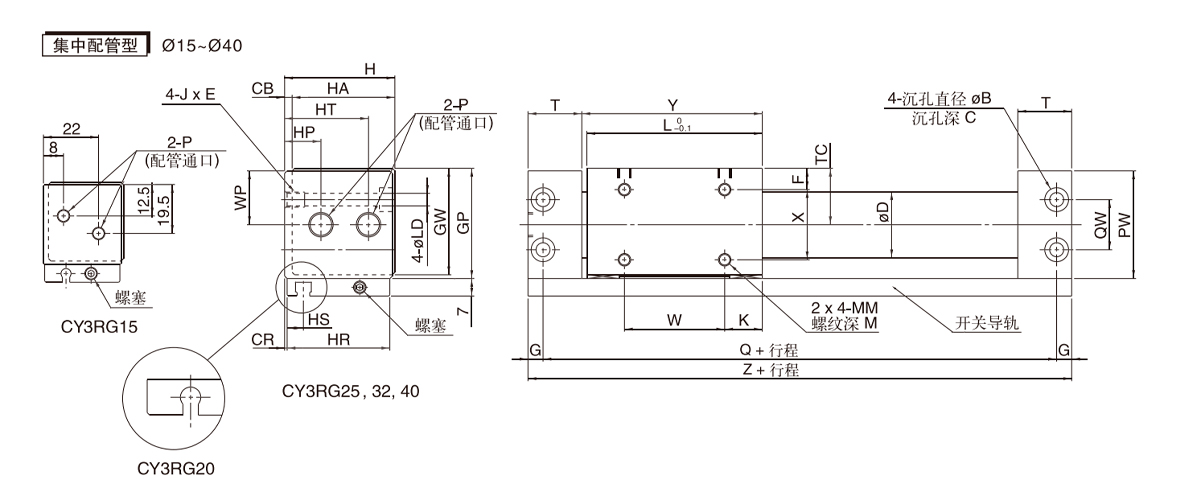

    Модель HP ХТ
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Неуказанные размеры такие же, как для типа трубопровода с обеих сторон.
