Серия MY1M Бесштоковый цилиндр с механическим соединением, тип направляющей подшипника скольжения
  • Серия MY1M Бесштоковый цилиндр с механическим соединением, тип направляющей подшипника скольжения
Бесштоковый цилиндр

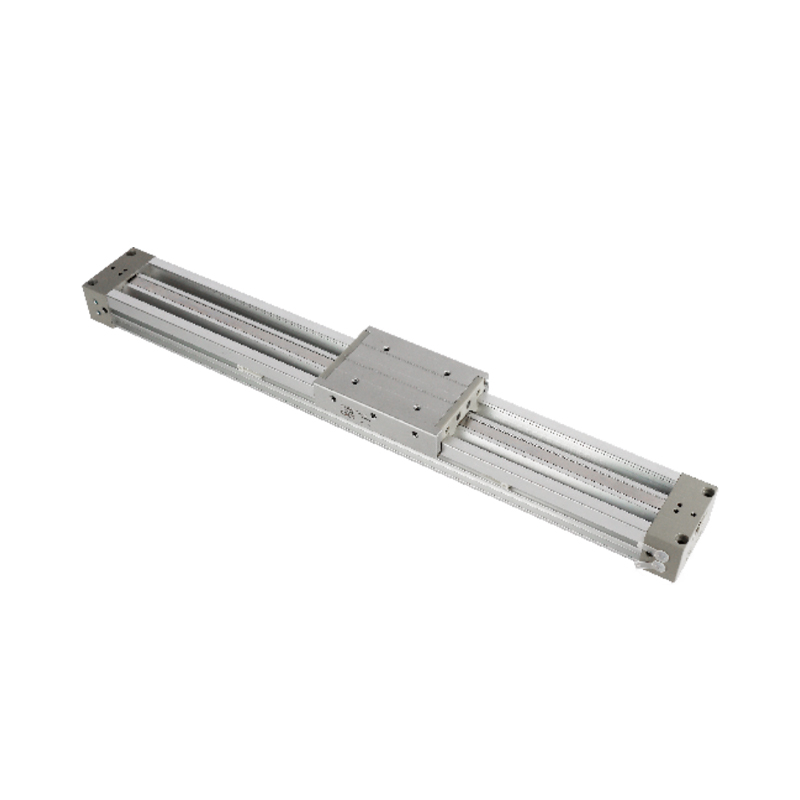

Серия MY1M Бесштоковый цилиндр с механическим соединением, тип направляющей подшипника скольжения

Направляющая подшипника скольжения бесштокового цилиндра с механическим соединением серии MY1M представляет собой интегрированную конструкцию бесштокового цилиндра с механическим соединением и направляющей подшипника скольжения, что упрощает механическую конфигурацию системы линейного перемещения за счет непосредственной интеграции пути передачи нагрузки и направляющего механизма. Его компактная конструкция особенно подходит для простых сценариев с линейным приводом, когда детали необходимо устанавливать непосредственно на механизм перемещения, а также он обладает структурной адаптируемостью для решения широкого спектра погрузочно-разгрузочных задач.

Обзор основных функций
■ Интегрированная конструкция направляющей
Корпус цилиндра и направляющая подшипника скольжения образуют физический блок, исключающий сборочное звено традиционного цилиндра и независимой направляющей. Такое структурное объединение значительно снижает сложность системы и делает компоновку оборудования более компактной, что особенно подходит для устройств автоматизации с ограниченным пространством.

■ Характеристики направляющих с низким коэффициентом трения
Направляющая с подшипником скольжения обеспечивает стабильное линейное управление с низким сопротивлением, балансировку грузоподъемности и плавность хода благодаря оптимизированной конструкции пары трения. Такая форма направляющей позволяет эффективно подавлять вибрационный дрейф в нормальных условиях работы и обеспечивать геометрическую согласованность траектории движения груза.

■ Возможность прямого крепления заготовки
Стол перемещения специально усилен, чтобы пользователи могли напрямую закреплять заготовки или приспособления небольших и средних размеров. Это устраняет переходные компоненты, такие как вторичные монтажные пластины, сокращает цепь передачи усилия и повышает жесткость системы и скорость реакции позиционирования.

■ Возможность адаптации к большому ходу хода
Механически связанная трансмиссия преодолевает физические ограничения штока поршня и способна расширяться до более длинного линейного хода, сохраняя при этом размер корпуса цилиндра. Конструктивные характеристики полнодиапазонной опоры направляющей обеспечивают устойчивость движения груза в большем диапазоне хода.

■ Обработка оптимизации сценария
Высокая жесткость и адаптивность к нагрузкам, обеспечиваемые встроенной направляющей, делают его превосходным в сценариях непрерывной обработки, таких как передача материалов и компонентов. Систему можно настроить для работы в горизонтальном или вертикальном положении в зависимости от потребностей перемещения материалов между станциями и модулями.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Механический шарнир серии MY2H/HT, бесштоковый цилиндр, тип линейной направляющей (1 ось)/тип линейной направляющей (2 оси)
СЛЕДУЮЩАЯ：Бесштоковый цилиндр с механическим шарниром серии MY1H (тип с линейной направляющей)
  • Технические характеристики
    Диаметр цилиндра (мм) 16 20 25 32 40 50 63
    Используемая жидкость Воздух
    Режим работы Двойного действия
    Диапазон рабочего давления 0,2~0,8МПа 0,15~0,8МПа
    Испытательное давление давления 1,2 МПа
    Температура окружающей среды и температура жидкости 5~60℃
    Буферизация Воздух cushioning
    Смазка Нет масла
    Допуск на длину хода Ниже 1000 1,8,1001~3000 2,8 Ниже 2700 1,8, 2701-5000 2,8
    Диаметр трубы Передние и боковые отверстия М5×0,8 1/8 14 3/8
    Нижнее отверстие Ø4 Ø6 08 010

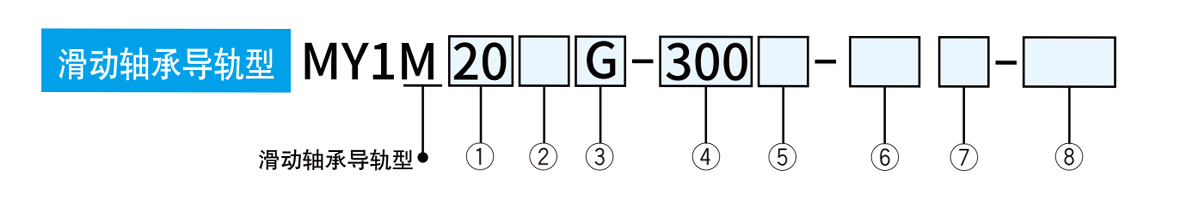

  • ① Диаметр цилиндра ② Типы сквозной резьбы ③Конфигурация трубопроводов ④ Ход цилиндра (мм)
    16 16 мм Марк Типы Диаметр цилиндра Без пометки Стандартный тип Диаметр цилиндра Стандартный маршрут* Длительное путешествие Максимальный ход (мм)
    20 20 мм Без пометки М-резьба 016, 020 G Централизованный тип трубопровода
    25 25 мм Rc 025, 032, 040, 050, 063 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000.
    ※Может быть изготовлено с шагом 1 мм.     		Превышение стандартного хода
    Ход от 2001 до 3000 мм (с шагом 1 мм)     		3000
    32 32 мм ТН ДНЯО
    40 40 мм
    50 50 мм ТФ G 20, 25, 32
    40, 50, 63     		Превышение стандартного хода
    Ход от 2001 до 5000 мм (с шагом 1 мм)     		5000
    63 63 мм Пример конфигурации
    *Длинные ходы также можно настроить так же, как и стандартные ходы. MY1M20-3000L-M9BW
    *Однако обратите внимание, что эффективность воздушной амортизации снижается при ходе 49 мм или менее, и установка нескольких магнитных переключателей невозможна.

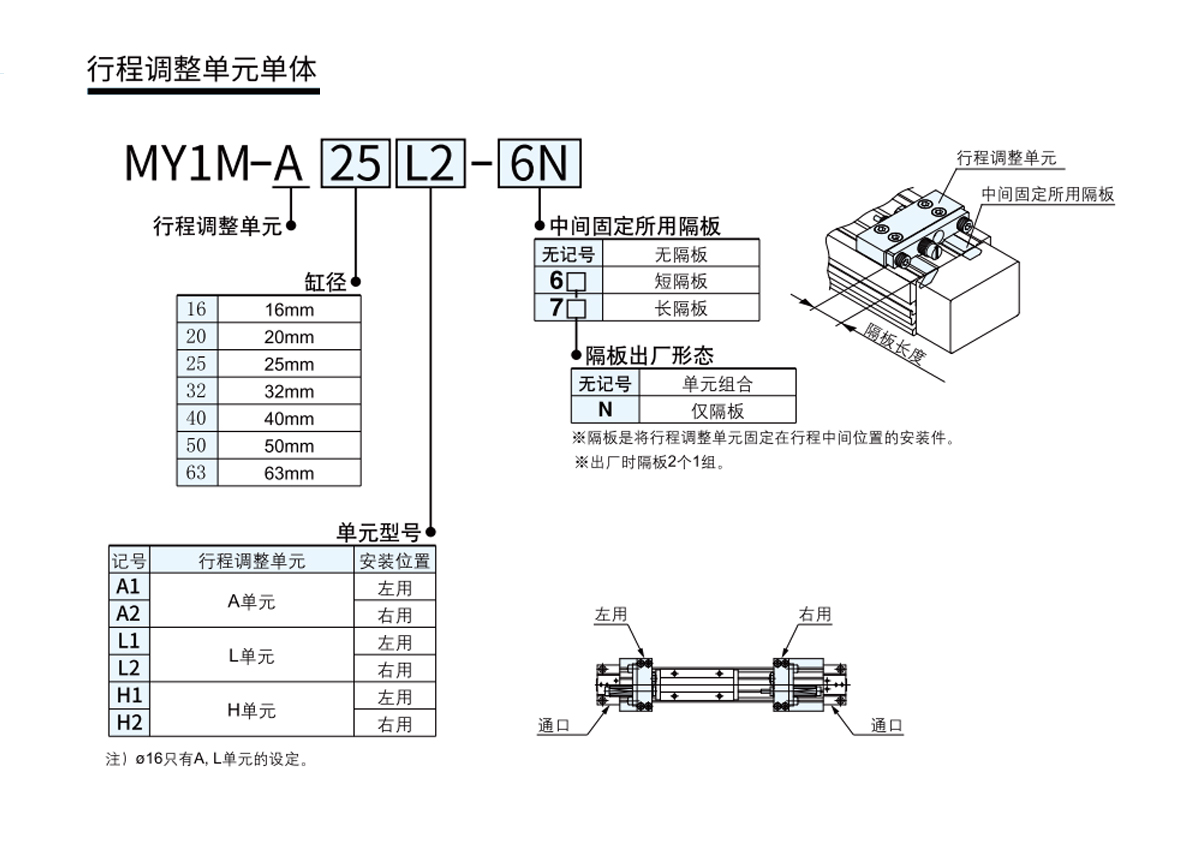

    ⑤ Символ узла регулировки хода ⑥Модель магнитного переключателя ⑦ Количество магнитных переключателей ⑧Продукция по индивидуальному заказу с общими характеристиками.
    Без пометки Немагнитный переключатель (встроенное магнитное кольцо) Без пометки 2 Индикатор Технические характеристики, содержание
    S 1 -XB10 Средний ход (используется специальный корпус цилиндра)
    Различные диаметры цилиндров подходят для разных магнитных переключателей.

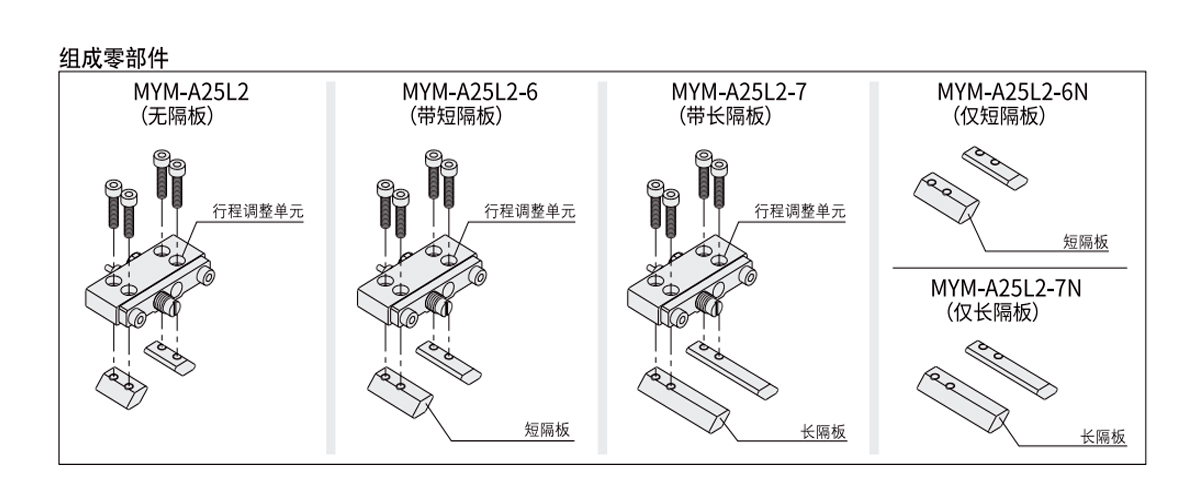

    Прежде чем сделать выбор, подтвердите выбор из таблицы ниже.     		-XB11 Длинноходовой тип
    n n -XB20 Блок регулировки хода с регулировочным винтом
    -XB22 Оснащен гидравлическими амортизаторами мягкого типа RJ.

    Объем корректировок маршрута
    Диаметр цилиндра 16 20 25 32 40 50 63
    Символ единицы A L А    Л H А    Л H А    Л   H А    Л   H А    Л   H A L H
    Нет раздела 0~-5,6 0~-6 0~-11,5 0~-12 0~-16 0~-20 0~-25
    С короткой перегородкой -5,6~-11,2 -6~-12 -11,5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    С длинной перегородкой -11,2~-16,8 -12~-18 -23~-34,5 -24~-36 -32~-48 -40~-60 -50~-75

    Длина раздела
    Диаметр цилиндра 16 20 25 32 40 50 63
    Короткий раздел 5.6 6 11.5 12 16 20 25
    Длинный раздел 11.2 12 23 24 32 40 50

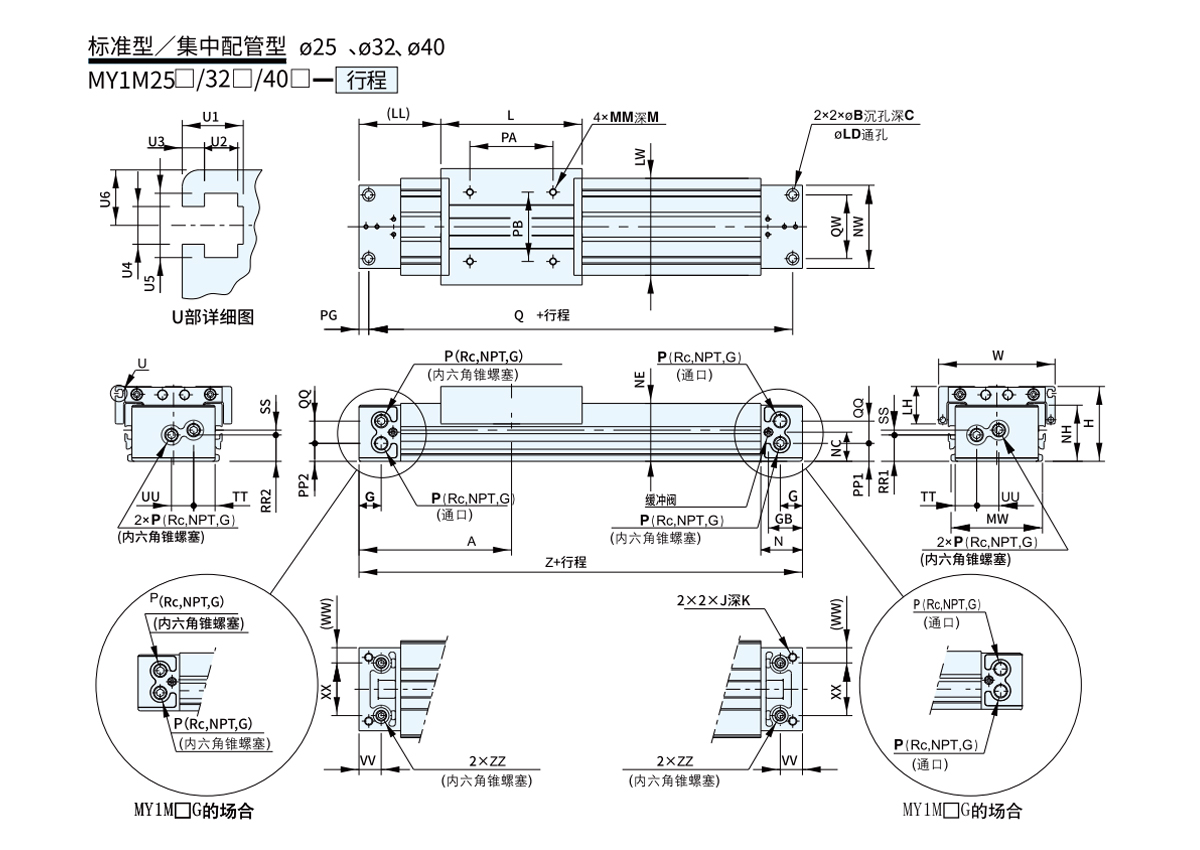

  • Модель A B C G ГБ H J K L ЛД ЛГ LL ДВ M ММ МВт N Северная Каролина СВ Нью-Хэмпшир СЗ P Пенсильвания
    МГ1М25 110 9 5.5 17 24.5 54 М6×1 9.5 102 5.6 27 59 70 10 М5×0,8 66 30 21 41.8 40.5 60 1/8 60
    МГ1М32 140 11 6.5 19 30 68 М8×1,25 16 132 6.8 35 74 88 13 М6×1 80 37 26 52.3 50 74 1/8 80
    МГ1М40 170 14 8.5 23 36.5 84 М10×1,5 15 162 8.6 38 89 104 13 М6×1 96 45 32 65.3 63.5 94 1/4 100

    Модель ПБ PG ПП1 ПП2 Q QQ КВ 1 руб. 2 руб. СС ТТ УУ ВВ W ву ХХ Z ЗЗ
    МГ1М25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Рк1/16
    МГ1М32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Рк1/16
    МОЙ¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Рк1/8

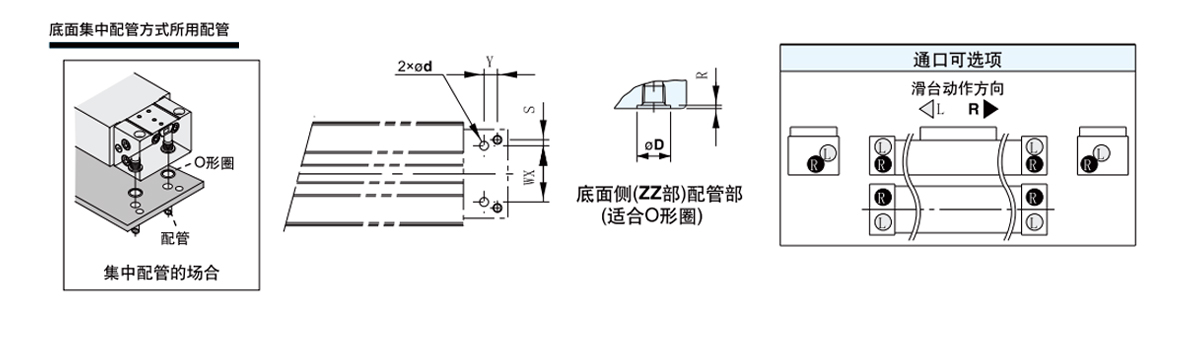

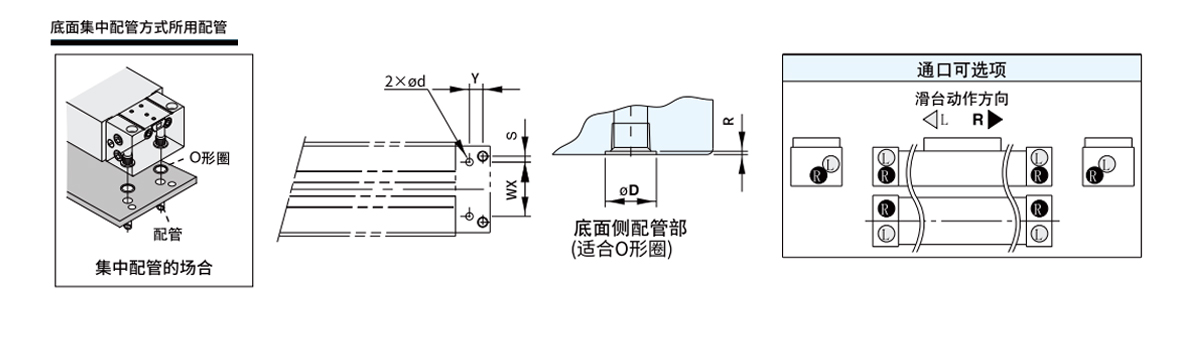

    Подробный чертеж U-образной детали Таблица размеров       *P — отверстие для подачи воздуха в цилиндр.
    Модель U1 U2 U3 U4 U5 U6
    МГ1М25□ 5.5 3 2 3.4 5.8 5
    МГ1М32□ 5.5 3 2 3.4 5.8 7
    МГ1М40□ 6.5 3.8 2 4.5 7.3 8

    Модель ВХ Y d D R Применимое уплотнительное кольцо
    МГ1М25□ 38 9 4 11.4 1.1 С9
    МГ1М32□ 48 11 6 11.4 1.1
    МГ1М40□ 54 14 9 13.4 1.1 С11.2

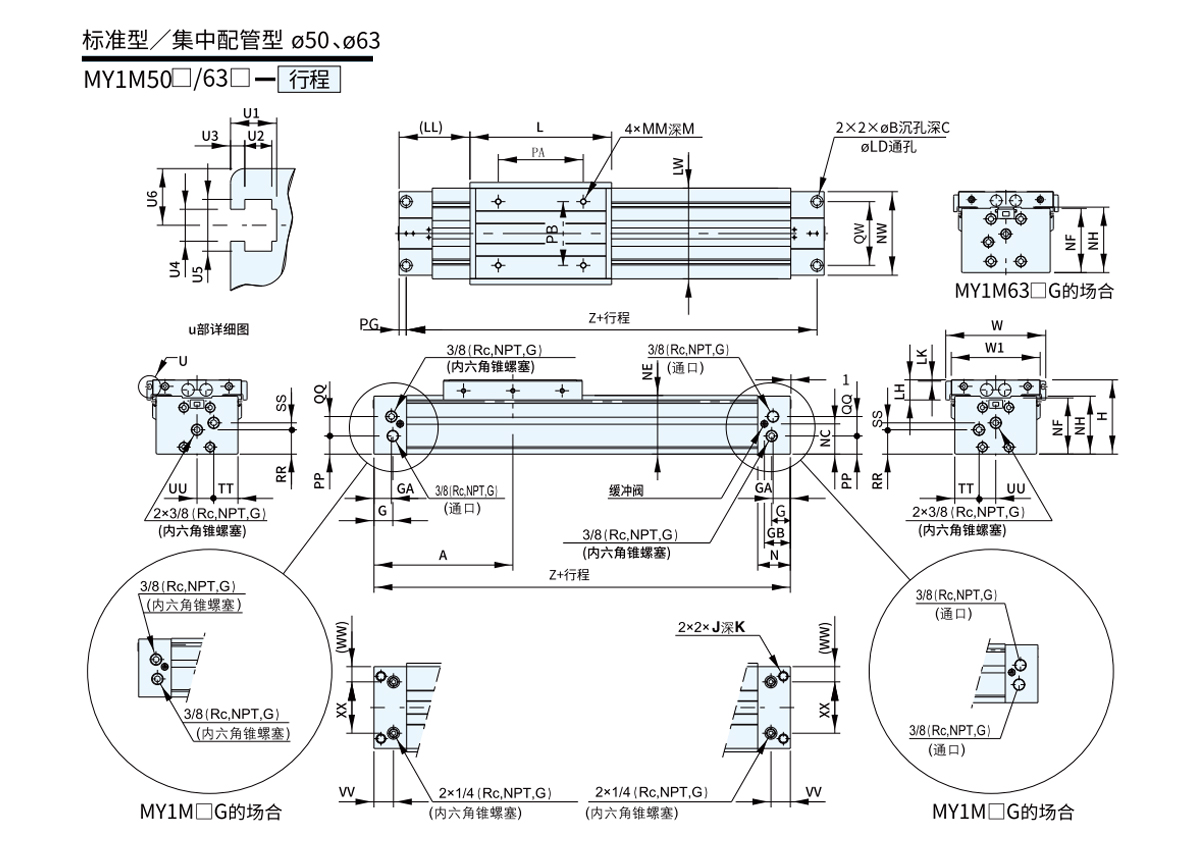

    Модель A B C G Джорджия ГБ H J K L ЛД левый ЛК LL ДВ M ММ N Северная Каролина СВ НФ Нью-Хэмпшир СЗ Пенсильвания
    МГ1М50 200 17 10.5 27 25 37.5 107 М14×2 28 200 11 29 2 100 128 15 М8×1,25 47 43.5 84.5 81 83.5 118 120
    МГ1М63 230 19 12.5 29.5 27.5 39.5 130 М16×2 32 230 13.5 32.5 5.5 115 152 16 М10×1,5 50 56 104 103 105 142 140

    Модель ПБ PG ПП Q QQ КВ RR СС ТТ УУ ВВ W П1 WW ХХ Z
    МГ1М50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    МГ1М63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    Подробная таблица размеров П-образных деталей
    Модель U1 U2 U3 U4 U5 U6
    МГ1М50L 6.5 3.8 2 4.5 7.3 8
    МГ1М63 8.5 5 2.5 5.5 8.4 8

    Модель ВХ Y S d D R Применимое уплотнительное кольцо
    МГ1М50 74 18 8 10 17.5 1.1 С15
    МГ1М63 92 18 9 10 17.5 1.1

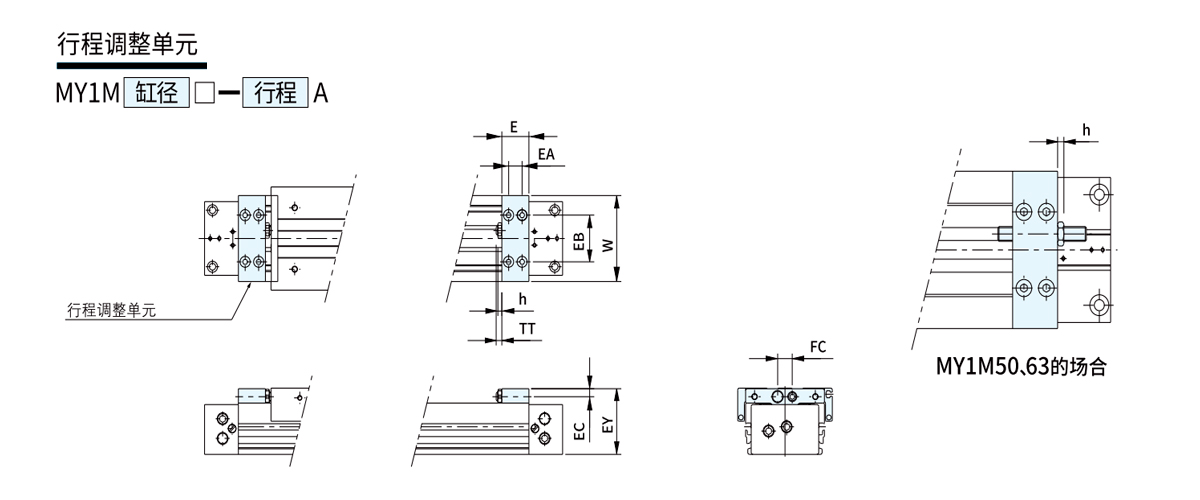

    Подходит для цилиндров E советник ЭБ ЕС ЭЙ ФК h ТТ W
    МГ1М16 14.6 7 30 5.8 39.5 14 3.6 5,4 (МАКС11) 58
    МГ1М20 20 10 32 5.8 45.5 14 3.6 5(МАКС11) 58
    МГ1М25 24 12 38 6.5 53.5 13 3.5 5(МАКС16,5) 70
    МГ1М32 29 14 50 8.5 67 17 4.5 8(МАКС20) 88
    МГ1М40 35 17 57 10 83 17 4.5 9(МАКС25) 104
    МГ1М50 40 20 66 14 106 26 5.5 13(МАКС33) 128
    МГ1М63 52 26 77 14 129 31 5.5 13(МАКС38) 152

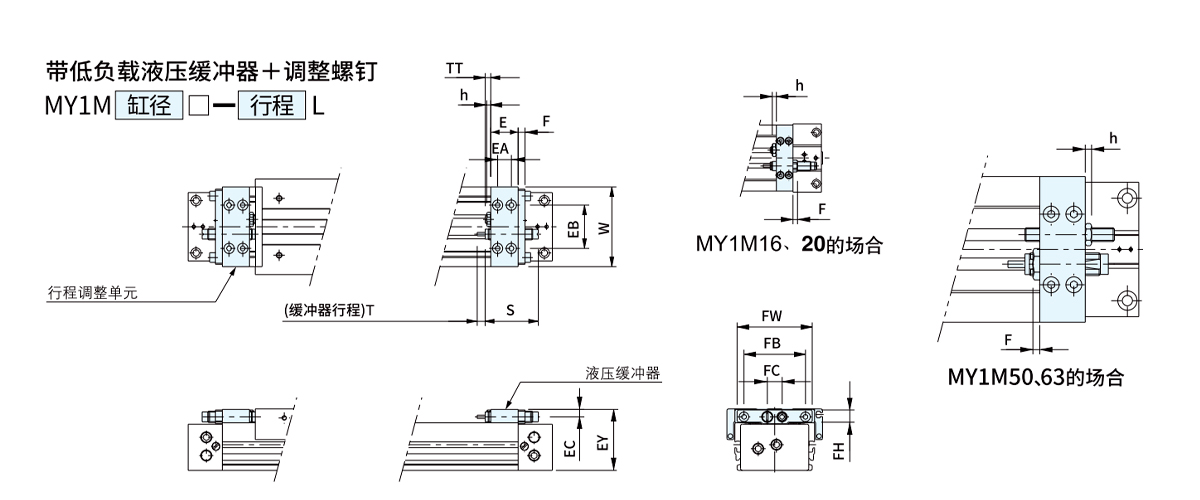

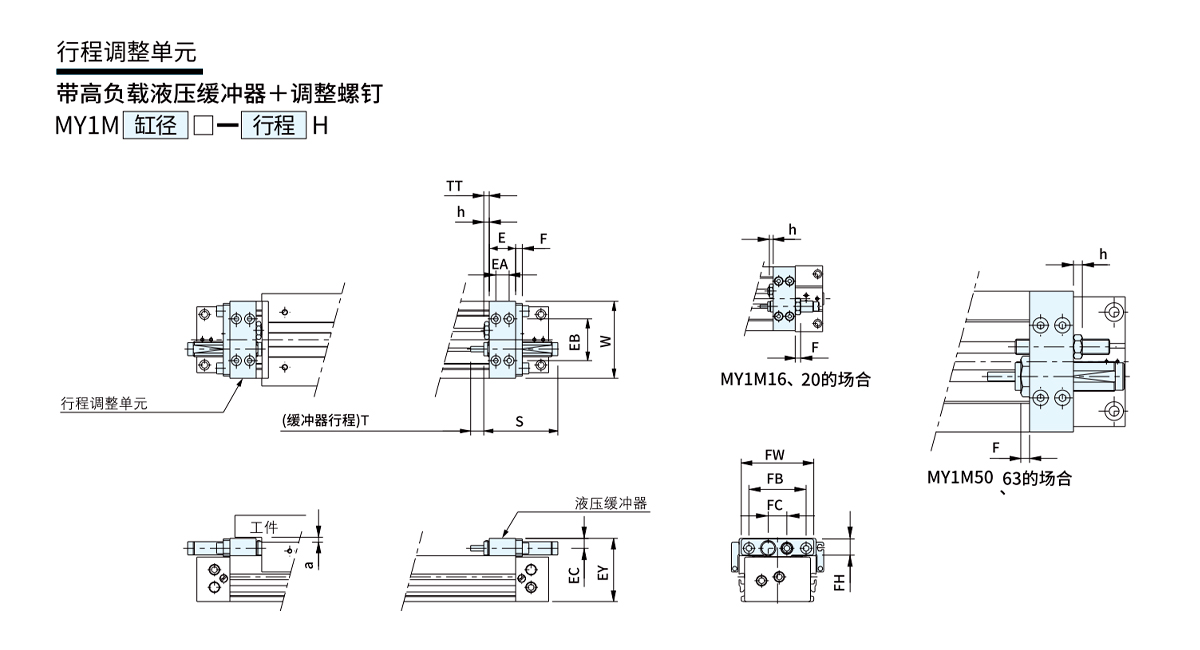

    Подходит для цилиндров E советник ЭБ ЕС ЭЙ F ФБ ФК ФХ ФВ h S T ТТ W Модель гидравлического буфера
    МГ1М16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5,4 (МАКС11) 58 РБ0806
    МГ1М20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(МАКС11) 58 РБ0806
    МГ1М25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(МАКС16,5) 70 РБ1007
    МГ1М32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(МАКС20) 88 РБ1412
    МГ1М40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(МАКС25) 104 РБ1412
    МГ1М50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(МАКС33) 128 РБ2015
    МГ1М63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(МАКС38) 152 РБ2015

    Подходит для цилиндров E советник ЭБ ЕС ЭЙ F ФБ ФК ФХ ФВ h S T ТТ W Модель гидравлического буфера a
    МГ1М20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(МАКС11) 58 РБ1007 5
    МГ1М25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(МАКС16,5) 70 РБ1412 4.5
    МГ1М32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(МАКС20) 88 РБ2015 6
    МГ1М40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(МАКС25) 104 РБ2015 4
    МГ1М50 40 20 66 18.5 115 8 30 11 99 25 13(МАКС33) 128 РБ2725 9
    МГ1М63 52 26 77 19 138.5 35 11 99 25 13(МАКС38) 152 РБ2725 9.5
    ※Если размер EY блока H превышает высоту направляющего стола (размер H), а длина устанавливаемой детали превышает общую длину направляющего стола (размер L), убедитесь, что заготовка расположена выше размера a.

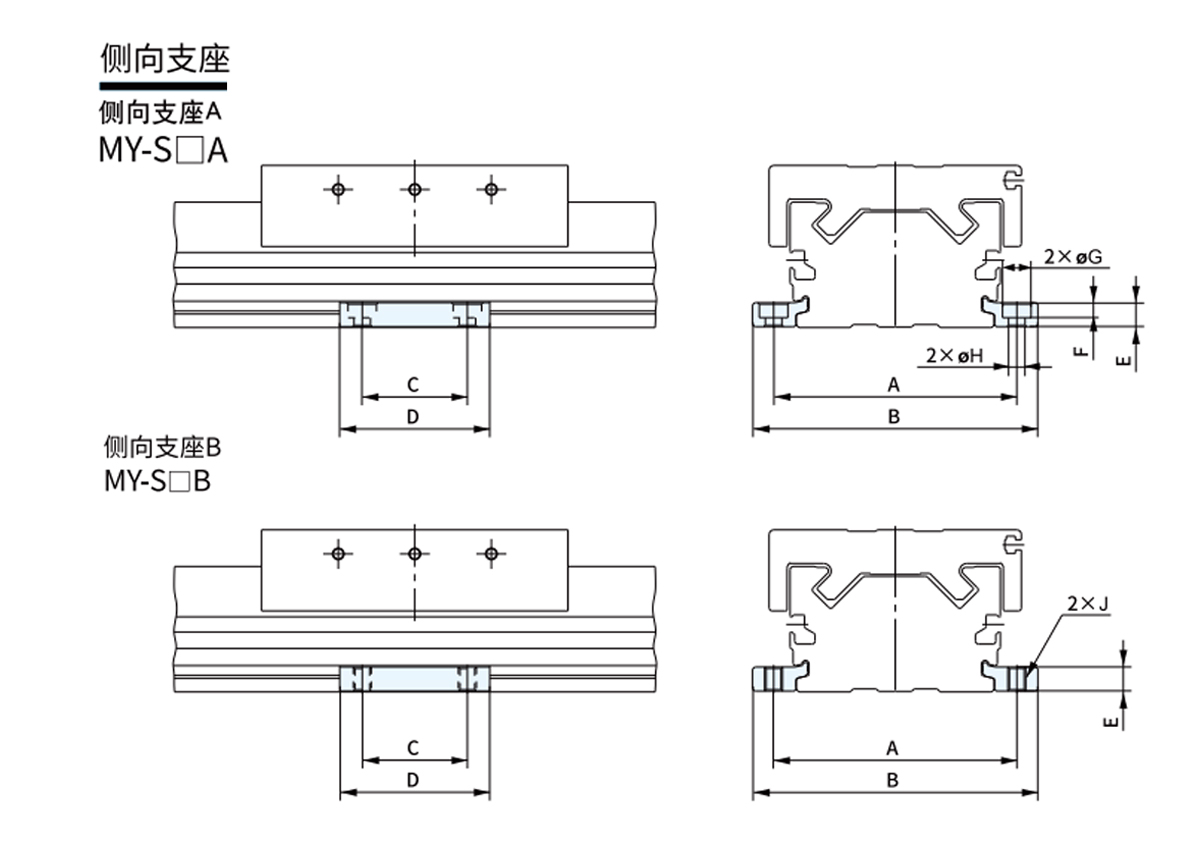

    Модель Подходит для цилиндров A B C D E F G H J
    МОЙ-S16B МГ1М16 61 71.6 15 26 4.9 3 6.5 3.4 М4×0,7
    МОЙ-S20 МГ1М20 67 79.6 25 38 6.4 4 8 4.5 М5×0,8
    МОЙ-S25 МГ1М25 81 95 35 50 8 5 9.5 5.5 М6×1
    MY-S32β МГ1М32 100 118 45 64 11.7 6 11 6.6 М8×1,25
    MY-S40β МГ1М40 120 142 55 80 14.8 8.5 14 9 М10×1,5
    МГ1М50 142 164
    МОЙ-S63 Б МГ1М63 172 202 70 100 18.3 10.5 17.5 11.5 М12×1,75
    ※С каждым устройством поставляется один комплект боковых подшипников.
