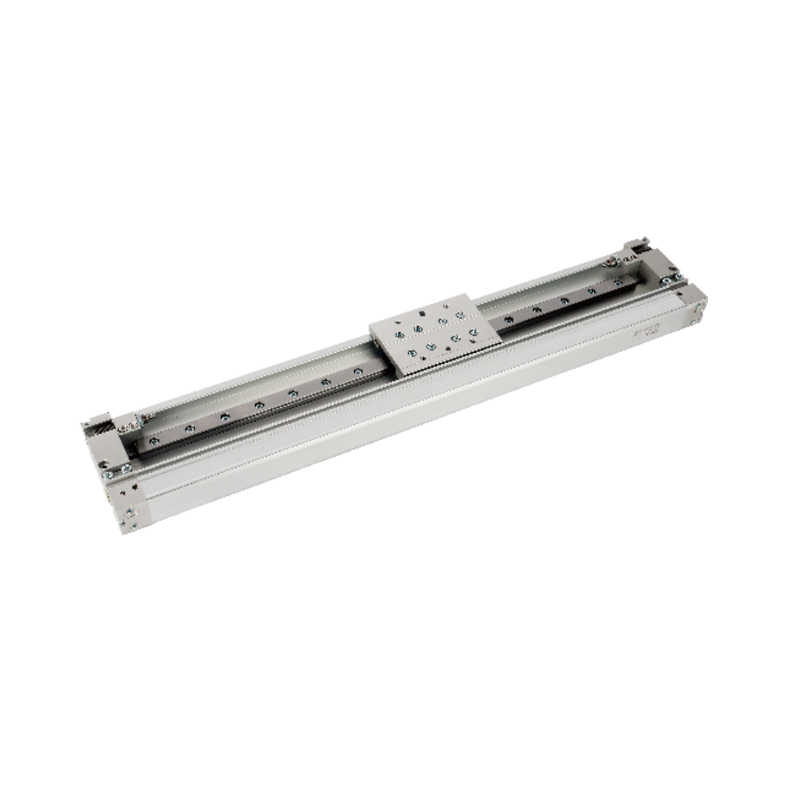

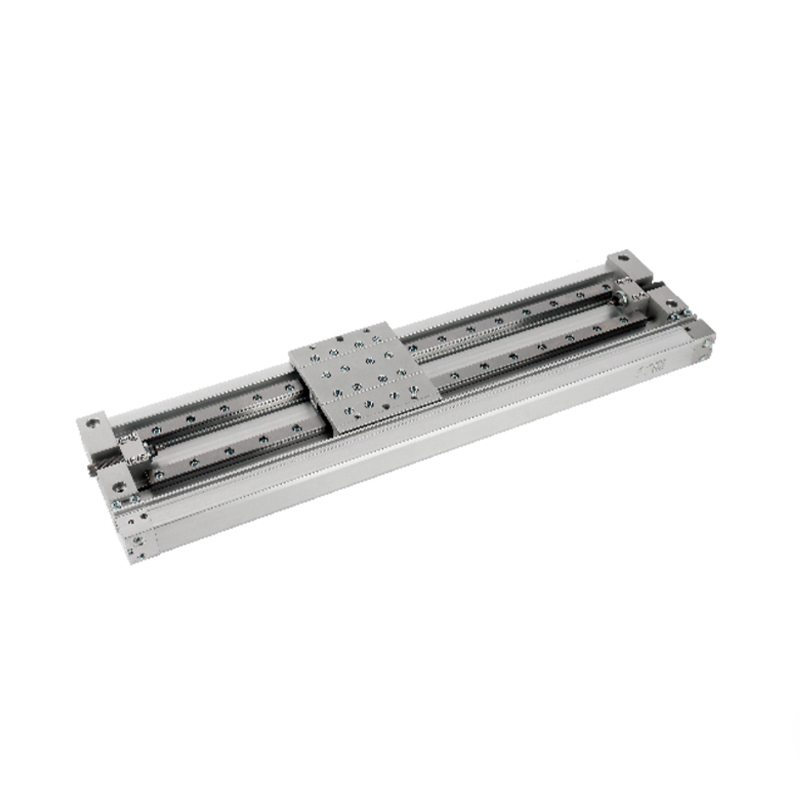

Механический шарнир серии MY2H/HT, бесштоковый цилиндр, тип линейной направляющей (1 ось)/тип линейной направляющей (2 оси)

Бесштоковый цилиндр с механическим шарниром серии MY2H/HT Линейная направляющая (1 ось)/Линейная направляющая (2 оси) представляет собой интегрированный компонент движения, предназначенный для условий работы в условиях ограниченного пространства. Он реализует бесштоковую связь между ползунком и корпусом цилиндра с помощью технологии механического соединения и оптимизирует характеристики направления нагрузки в сочетании с линейной направляющей структурой, которая подходит для точной передачи и сценариев позиционирования с высокой жесткостью.

Основные особенности описаны следующим образом:

1. Дифференцированная конструкция конструкции направляющей.

• Тип MY2H (одноосная направляющая): оснащен высокоточной системой линейных направляющих для устранения радиального зазора во время движения и обеспечения высокой повторяемости позиционирования при перемещении легких заготовок.

• Тип HT (двухосевая направляющая): используется параллельная конструкция с двумя направляющими для формирования стабильной опорной поверхности за счет увеличения пролета, эффективного подавления момента отклонения нагрузки и повышения жесткости.

2. Динамический плавающий компенсационный механизм.
Конструкция с двумя направляющими имеет встроенный механизм динамического центрирования, который может адаптивно компенсировать небольшие неровности установочной поверхности, избегать ненормального износа, вызванного неравномерным усилием на направляющей, и продлевать срок службы.

3. Ступенчатая адаптация характеристики нагрузки
• Прецизионная обработка легких заготовок: одноосная модель подходит для операций захвата и перемещения с использованием микросил в электронном сборочном и испытательном оборудовании благодаря характеристикам направляющей с низким коэффициентом трения.
• Стабильность в условиях высоких нагрузок: двухосная модель распределяет несущую нагрузку для удовлетворения требований жесткой транспортировки тяжелонагруженных объектов, таких как металлические детали и многопозиционные приспособления.

4. Улучшенная защита от прогиба.
Топология двухосной направляющей значительно улучшает способность противостоять опрокидывающему моменту на конце, особенно устраняя риск опрокидывания ползуна в приложениях с длинным ходом и обеспечивая точность траектории перемещения заготовок большого размера.
