Бесштоковый цилиндр с механическим шарниром серии MY3A/3B Базовый тип: короткий тип (амортизирующая подушка)/базовый тип: стандартный тип (воздушная подушка) Поставщики

Главная / Продукты / Воздушный цилиндр / Бесштоковый цилиндр / Бесштоковый цилиндр с механическим шарниром серии MY3A/3B Базовый тип: короткий тип (амортизирующая подушка)/базовый тип: стандартный тип (воздушная подушка)

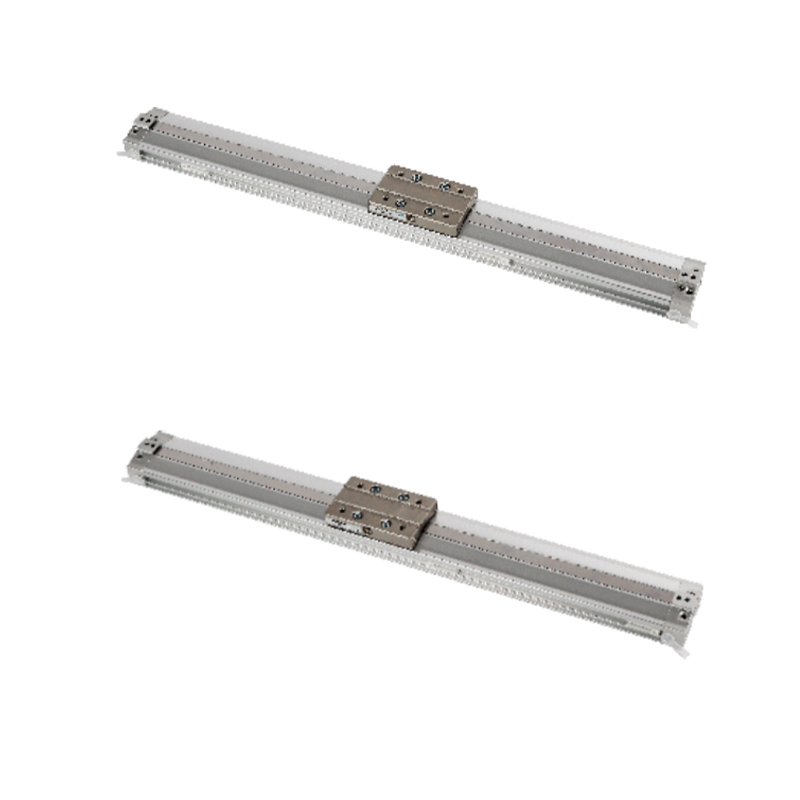

Бесштоковый цилиндр с механическим шарниром серии MY3A/3B Базовый тип: короткий тип (амортизирующая подушка)/базовый тип: стандартный тип (воздушная подушка)
  • Бесштоковый цилиндр с механическим шарниром серии MY3A/3B Базовый тип: короткий тип (амортизирующая подушка)/базовый тип: стандартный тип (воздушная подушка)
Бесштоковый цилиндр

Бесштоковый цилиндр с механическим шарниром серии MY3A/3B Базовый тип: короткий тип (амортизирующая подушка)/базовый тип: стандартный тип (воздушная подушка)

Бесштоковый цилиндр с механическим шарниром серии MY3A/3B базового типа представляет собой компактный элемент линейного привода, в котором для передачи мощности используется внутренняя механическая муфта. Его основная конструкция исключает удлиненный шток поршня традиционного цилиндра и передает силу движения на внешнюю грузовую платформу через внутренний ползунок.

▸Встроенные направляющие - В корпус цилиндра встроена линейная направляющая высокой жесткости, обеспечивающая точное управление и поддержку внешней грузовой платформы.

▸Сосредоточенная нагрузка - Благодаря встроенной конструкции направляющих внешняя грузовая платформа способна выдерживать сосредоточенные нагрузки без необходимости использования дополнительных направляющих механизмов.

▸Механическая муфта передачи - Внутренний поршень и внешняя грузовая платформа обеспечивают бесконтактную передачу усилия посредством механической зацепляющейся конструкции, что позволяет избежать ограничения магнитной силы, свойственного традиционным цилиндрам с магнитной муфтой.

▸Удар и защита - Доступны различные характеристики хода, а встроенные скребковые уплотнения стандартно настроены для удовлетворения требований надежности в общепромышленных условиях.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Механический шарнир серии MY2H/HT, бесштоковый цилиндр, тип линейной направляющей (1 ось)/тип линейной направляющей (2 оси)
  • Диаметр цилиндра (мм) 1620 2532 40 5063
    Используемая жидкость Воздух
    Режим работы Двойного действия
    Диапазон рабочего давления 0,15~0,8МПа
    Испытательное давление давления 1,2 МПа
    Температура окружающей среды и температура жидкости 5~60℃
    Буферизация Подушка амортизации (MY3A)/Воздушная амортизация (MY3B)
    Смазка Не (не давайте масло)
    Допуск на длину хода Ниже 1000 мм 1,8, от 1001 мм до 2,8
    Диаметр присоединения трубопроводов (Rc, NPT, G) М5×0,8 1/8 1/4 3/8

  • Модель A B C E G H ХГ Джей-Джей КК L ЛД LL ДВ M ММ N
    MY3A16 55 6 18 2 9.5 27 5 М4×0,7 5 65 3.5 22.5 41 6 М4×0,7 13.5
    МГ3А20 64 7.5 22 2 9.5 32 6.5 М4×0,7 8.5 80 4.5 24 51 6 М4×0,7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 М5×0,8 7.5 95 5.5 27.5 61 8 М5×0,8 20
    MY3A32 96.5 11 32.5 2 14 45 9 М5×0,8 7.5 128 6.6 32.5 76 8 М5×0,8 22.5
    MY3A40 120 14 38 2 18 54 12 М6×1 12 160 8.6 40 90 12 М6×1 27
    МY3A50 137 14 49 3 16 67 14 М6×1 15.5 190 9 42 112 12 М6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 М8×1,25 22 220 11 50 134 16 М8×1,25 31
    Модель СВ НГ Нью-Хэмпшир СЗ P Пенсильвания ПБ ПК ПД PG Q КВ T ТТ УУ YW Z
    MY3A16 22.5 8 17.2 43 М5×0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    МГ3А20 27.5 10 20.8 53 М5×0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 Rc, NPT, G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 Rc, NPT, G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    МY3A50 58 25 47.5 116 Rc, ДНЯО, G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 Rc, ДНЯО, G3/8 162 84 110 10 10 300 64 16 20 99 136 320

    Модель A B C E G H ХГ Джей-Джей КК L ЛД LL ДВ M ММ 1
    N
    МГ3B16 61 6 18 2 9.5 27 5 М4×0,7 5 65 3.5 28.5 41 6 М4×0,7 13.5
    МГ3B20 74 7.5 22 2 9.5 32 6.5 М4×0,7 8.5 80 4.5 34 51 6 М4×0,7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 М5×0,8 7.5 95 5.5 41.5 61 8 М5×0,8 20
    MY3B32 112.5 11 32.5 2 14 45 9 М5×0,8 7.5 128 6.6 48.5 76 8 М5×0,8 22.5
    МГ3B40 138 14 38 2 18 54 12 М6×1 12 160 8.6 58 90 12 М6×1 27
    МГ3B50 155 14 49 3 16 67 14 М6×1 15.5 190 9 60 112 12 М6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 М8×1,25 22 220 11 68 134 16 М8×1,25 31
    Модель СВ НГ Нью-Хэмпшир СЗ P Пенсильвания ПБ ПК ПД ЧП ПФ PG Q КВ T ТТ УУ YW Z
    МГ3B16 22.5 8 17.2 43 М5×0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    МГ3B20 27.5 10 20.8 53 М5×0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 Rc, NPT, G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 Rc, NPT, G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    МГ3B40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    МГ3B50 58 25 47.5 116 Rc, ДНЯО, G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 Rc, ДНЯО, G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

    Подходит для цилиндров ES ЕС ЭЙ ФК h S СД ТС ТР ТУ W Модель гидравлического буфера
    МГ3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 РБ0806
    МГ3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 РБ0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 РБ1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 РБ1007
    МГ3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 РБ1412
    МГ3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 РБ1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 РБ2015

    Подходит для цилиндров ES ЕС ЭЙ ФК h S СД ТС ТР ТУ W Модель гидравлического буфера
    МГ3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 РБ1007
    МГ3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 РБ1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 РБ1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 РБ1412
    МГ3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 РБ2015
    МГ3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 РБ2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 РБ2725

    Модель Подходит для цилиндров A B C D E F G H J
    МОЙ-S16 МГ3А16 ·МГ3B16 53 63.6 15 26 4.9 3 6.5 3.4 М4×0,7
    МОЙ-S20 МГ3А20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 М5×0,8
    МОЙ-S25B МГ3А25 ·МГ3B25 77 91 35 50 8 5 9.5 5.5 М6×1
    МОЙ-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 М8×1,25
    МГ3А40 ·МГ3B40 112 130
    МОЙ-S50B МY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 М10×1,5
    MY3A63 ·MY3B63 160 182
    Примечание. Боковые опоры поставляются парами (левая и правая).
